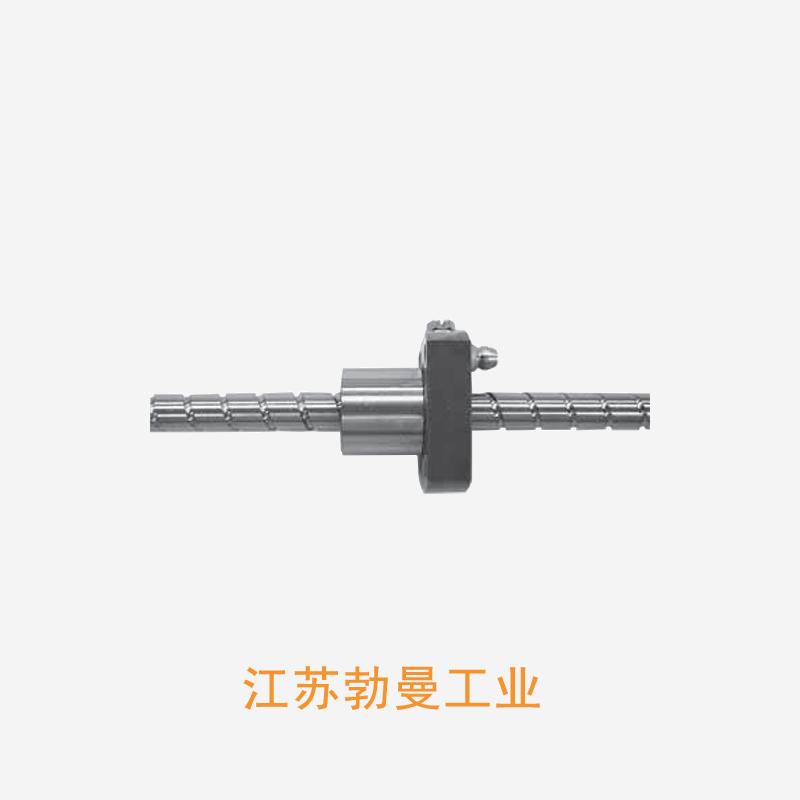

PSS1520N1D0461-PSS紧凑型滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: PSS
- 类型:
- 属性: 4. 该轴承的尺寸规格有哪些？,10. 滚珠丝杠的尺寸是否会影响其使用效果？,10. 该表中的滚珠丝杠在国内市场上有哪些应用案例？,8. 滚珠丝杠螺母副的缺点是否能够被修复或改善？,4. 这个滚珠丝杠电机座毛胚的主要用途是什么？,7. 是否提供售后服务？如果出现问题，可以及时解决吗？,2. 该滚珠丝杠的精度等级是多少？,1. 什么是军工滚珠丝杠？,9. 滚珠丝杠的硬度与承载能力有关系吗？,2. 这个反向器有什么作用？--提供PSS1520N1D0461-PSS紧凑型滚珠丝杠-图纸,PSS1520N1D0461-PSS紧凑型滚珠丝杠-图纸PSS1520N1D0461-PSS紧凑型滚珠丝杠-技术咨询NSK的PSS滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小型FA系----2. 什么是滚珠丝杠kgf的单位？,7. 该企业的滚珠丝杠产品的生产能力如何？是否有批量生产能力？,2. 如何判断滚珠丝杠和螺母是否坏了？,4. 花键滚珠丝杠的制造材料是什么？,2. 有没有标准的滚珠丝杠长度？,1. 什么是滚珠丝杠？,6. 误差测量的精度如何保证？,8. THK滚珠丝杠的缺点是什么？,1. 这种滚珠丝杠的材质是什么？,7. 磨削滚珠丝杠螺母的时间和成本如何？
PSS1520N1D0461-PSS紧凑型滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 15 |
|
| 导程 | 20 |
|
| 螺母体外径 | 32 |
|
| 法兰直径 | 55 |
|
| 安装孔中心距 | PCD | 43 |
| 螺母长度 | L | 51 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 461 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 12.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | - |
|
| 滚珠节圆直径 | 12.2 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 329 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 5660 |
| 额定静负载 | C0aN | 8700 |
| 重量 | Kg | 0.9 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.025 |
| 导程精度变动 | vu | 0.02 |
| 轴心跳动 | 0.05 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
