UPFC1540-1-NSK LSFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:
- 属性: 10. 互换是否会影响机器的稳定性和使用寿命？,9. 滚珠丝杠耐磨训练后需要进行哪些维护操作？ ,9. 苏州上银滚珠丝杠有哪些销售渠道？,8. 该论文是否有提到滚珠丝杠的寿命和使用寿命相关的研究？,7. 马鞍山双向滚珠丝杠的适用范围是什么？,7. 高速滚珠丝杠和低速滚珠丝杠的维护保养有何不同？,7. 它的精度等级是多少？,4. 他们的生产工艺和生产设备有哪些特点？,8. abba滚珠丝杠的耐磨性能如何？,5. 车床滚珠丝杠加工的产品用途是什么？--提供UPFC1540-1-NSK LSFC滚珠丝杠-图纸,UPFC1540-1-NSK LSFC滚珠丝杠-图纸UPFC1540-1-NSK LSFC滚珠丝杠-规格NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合----6. 滚珠丝杠的价格区间是多少？,3. 公司的历史和发展背景是什么？,5. 滚珠丝杠两排珠的直径和间距是多少？,1. 双轴滚珠丝杠是什么？ ,9. 这个二手拆机进口滚珠丝杠的价格是多少？,9. 滚珠丝杠的适用范围是哪些？,1. 什么是滚珠丝杠螺母？,9. 如何计算滚珠丝杠的寿命和维护周期？,9. 滚珠丝杠型号的价格因素有哪些？,9. 滚珠丝杠电机的控制方式有哪些？
UPFC1540-1-NSK LSFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 15 |
|
| 导程 | 40 |
|
| 螺母体外径 | 32 |
|
| 法兰直径 | 53 |
|
| 安装孔中心距 | PCD | 43 |
| 螺母长度 | L | 40 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 12.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 0.7×2 |
|
| 滚珠节圆直径 | 15.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 3860 |
| 额定静负载 | C0aN | 6050 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 97 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

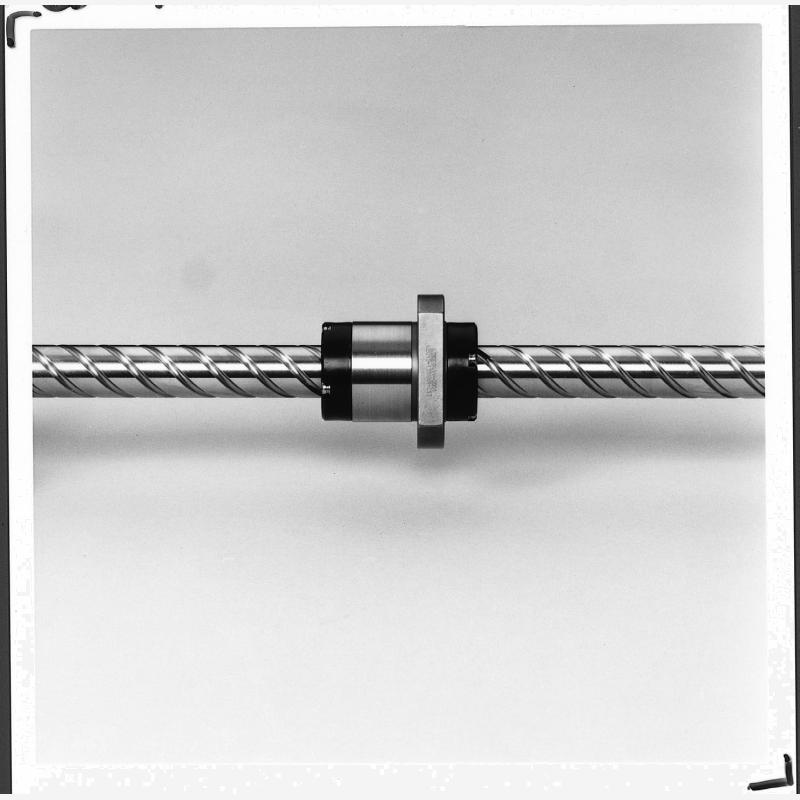

| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
