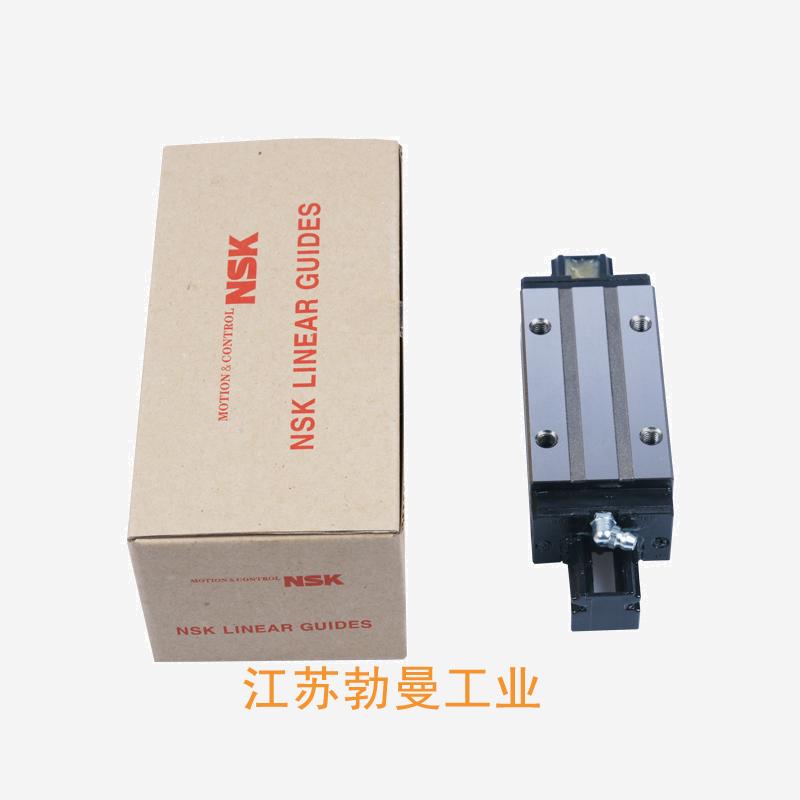

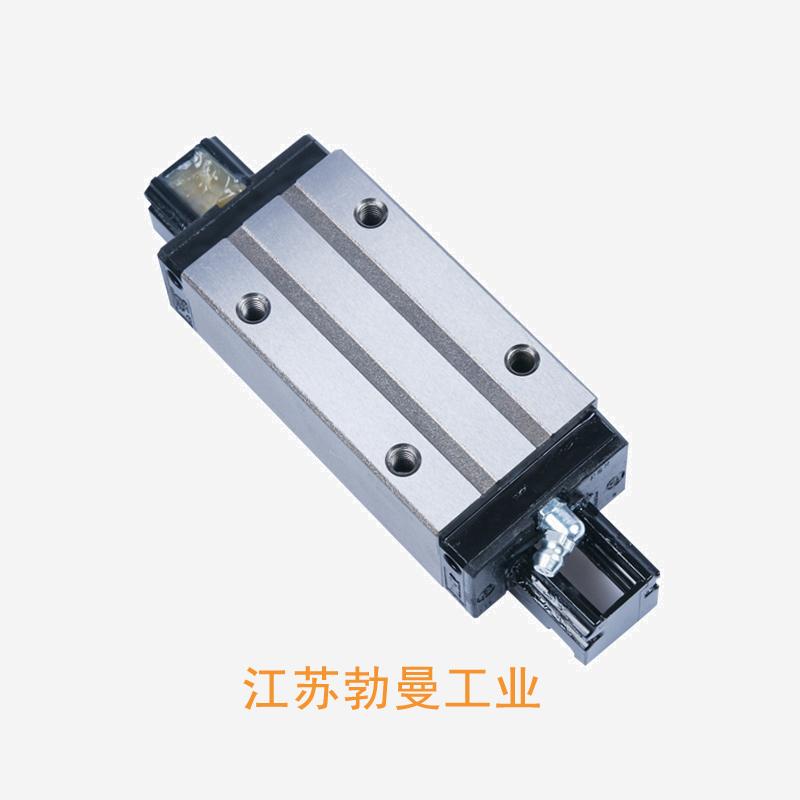

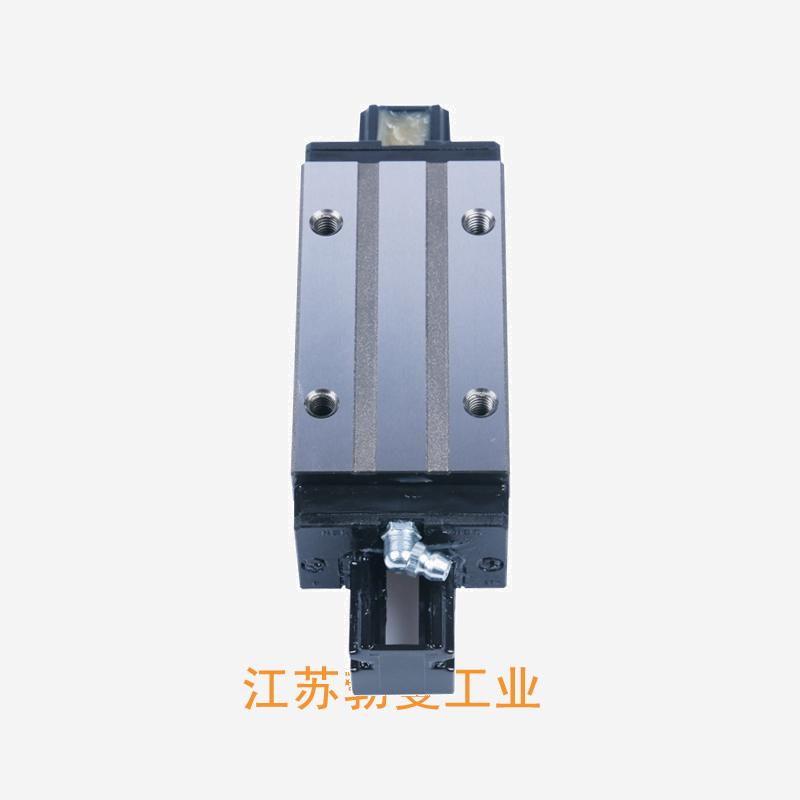

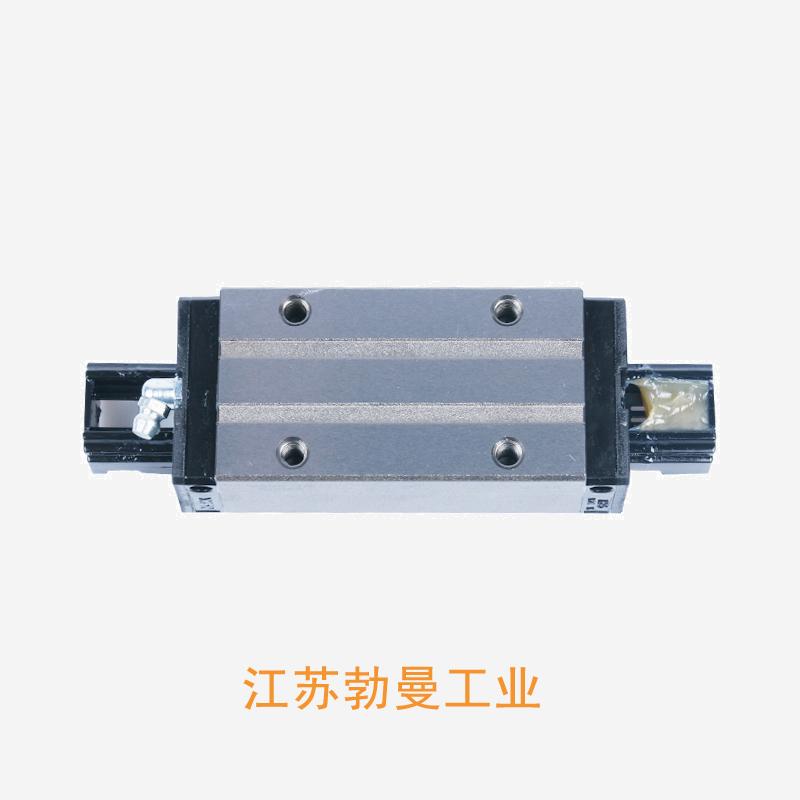

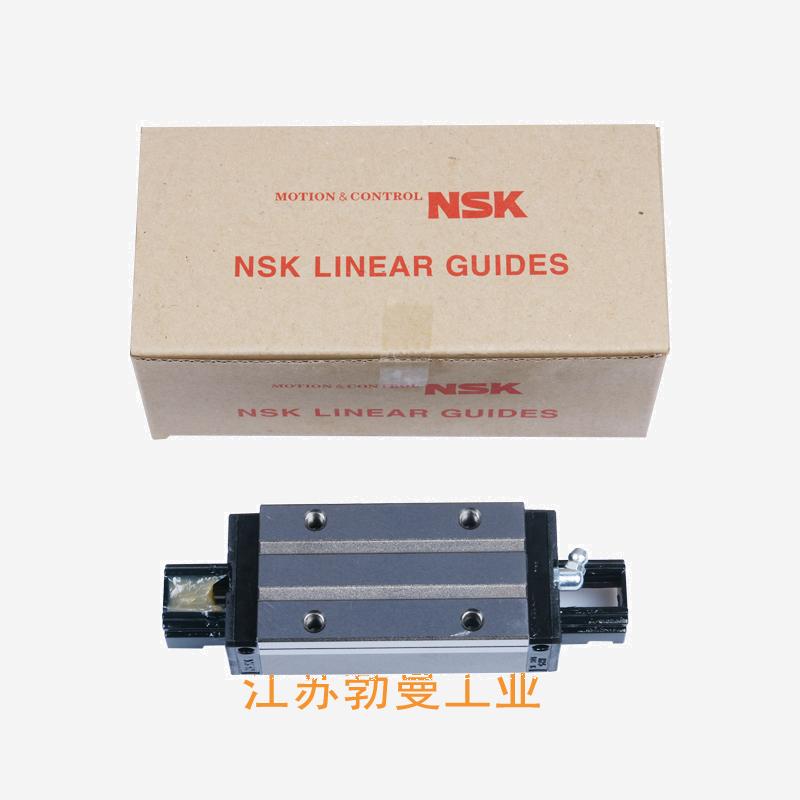

NSK NSK NH55BNZ
NSK NH55BNZ 临时分类 临时品牌
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: NH-BN
- 类型: NSK NH系列
- 属性:
- NH直线导轨BN系列,NSK标准导轨,直线导轨现货,NSK加长滑块
- NH BN Linear Guides
- NH直线导轨BN系列 具有四方向等负荷能力,高刚性型直线导轨,对应不同高精度 适用从一般产业到高精度的广泛用途的通用系列,具有标准化互换性。 通过将滚珠丝杠与沟槽的接触角度设为50°,提高了对使用上大量出现的上下方向负载的承受能力。 通过采用DF接触接受,提高了对导轨直角方向安装误差的吸收能力 由于采用偏移哥特式圆弧沟槽,滚珠以2点接触滚动,所以摩擦力小 能提供不锈钢型（SUS)
- NH直线导轨BN系列,NSK标准导轨,直线导轨现货,NSK加长滑块
NSK NSK NH55BNZ 产品参数
尺寸 单位：mm
| 组合高度 | 80 |
|
| 滑块宽度 | 100 |
|
| 滑块长度 | 201 |
|
| 滑块径向安装孔距 | 75 |
|
| 滑块轴向安装孔距 | 95 |
|
| 滑块安装孔尺寸 | M12x1.75x18 |
|
| 导轨宽度 | 53 |
|
| 导轨高度 | 44 |
|
| 导轨孔距 | 120 |
|
| 导轨安装孔尺寸 | 16x23x20 |
|
| 额定动载荷 | CkN | 153 |
| 额定静载荷 | CokN | 264 |
| 产品大小系列 | 55 |
|
| 滑块结构 | 方型 |
