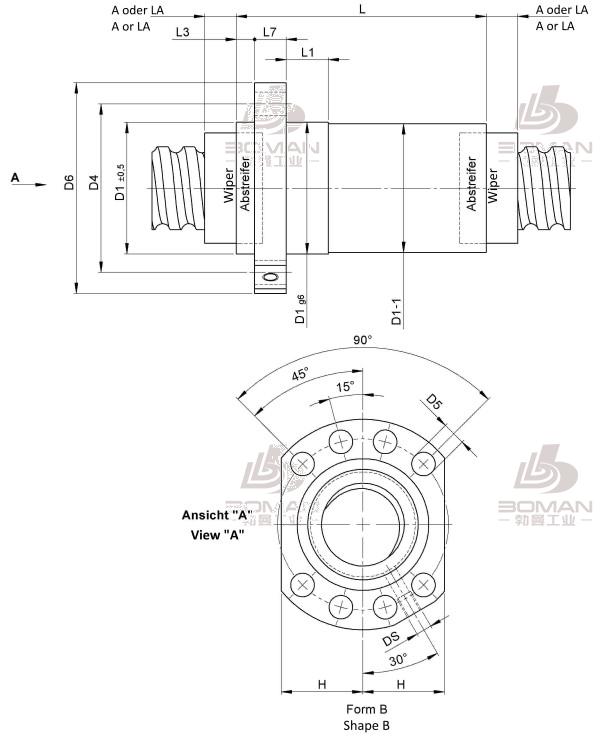

STEINMEYER施坦梅尔 3526/40.60.9.3E 施坦梅尔滚珠丝杆结构图
扫码获取价格库存技术资料
STEINMEYER施坦梅尔 3526/40.60.9.3E 施坦梅尔滚珠丝杆结构图 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 60 |
|
| 导程 | 40 |
|
| 螺母体外径 | 95 |
|
| 法兰直径 | 135 |
|
| 安装孔中心距 | PCD | 115 |
| 螺母长度 | L | 150 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | 50 |
|
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | ||
| 钢球直径 | 13,5 |
|
| 有效圈数 | 3+3 |
|
| 滚珠节圆直径 | ||
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 105500 |
| 额定静负载 | C0aN | 176600 |
| 重量 | Kg | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 950 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
