PMI FSWW2510D-2.5P pmi丝杠样本书 产品参数

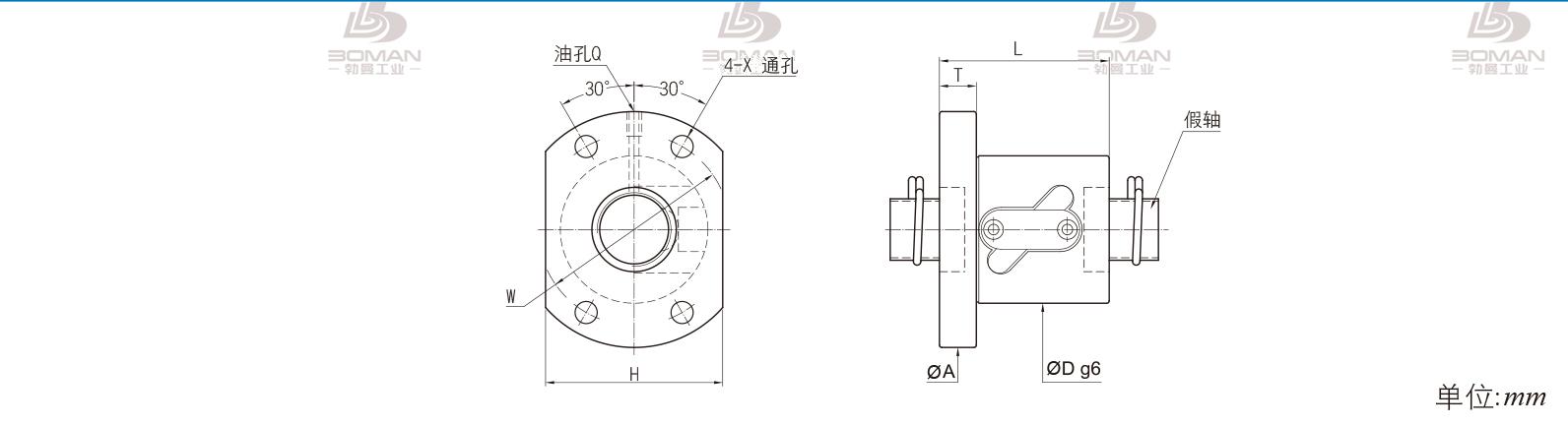

尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 4.762 |
|
| 精度等级 | ||
| 螺母直径 | 58 |
|
| 法兰直径 | 85 |
|
| 螺母长度 | 65 |
|
| 螺母安装 | PCD | 71 |
| 额定动负载 | CaN | 1270 |
| 额定静负载 | C0aN | 2780 |
| 有效圈数 | 2.5x1 |
|
| 法兰盘宽度 | 64 |
|
| 法兰安装孔通孔直径 | 6.6 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 20 |
