HIWIN上银 PFDI nsk丝杆和上银 产品参数

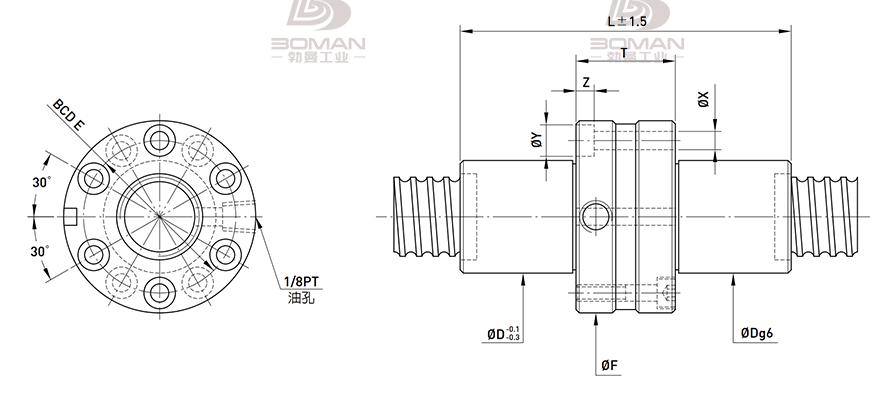

尺寸 单位：mm
| 丝杠轴外径 | 80 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 74.91 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 99-105 |
|
| 法兰直径 | 151 |
|
| 螺母长度 | 205 |
|
| 螺母安装 | PCD | 127 |
| 额定动负载 | CaN | 5559 |
| 额定静负载 | C0aN | 21118 |
| 有效圈数 | 4 |
|
| 法兰盘宽度 | 55 |
|
| 法兰安装孔通孔直径 | 14 |
|
| 法兰安装孔沉孔直径 | 20 |
|
| 法兰安装孔沉孔深度 | 13 |
|
| 轴向刚度 | KNm | 190 |
