RNFTL5016A5S-RNFTL滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RNFTL
- 类型:
- 属性: 10. 如何检查滚珠丝杠装配方法的准确性和效果？,1. 什么是滚珠丝杠？,8. 它的价格是多少？,1. 滚珠丝杠副行程检测的目的是什么？,9. 如何保养滚珠丝杠防尘垫圈？,7. 滚珠丝杠间距的调整过程中会遇到哪些常见问题？,2. 这个滚珠丝杠3的外观特点是什么？,9. 滚珠丝杠的材料和加工工艺对质量的影响有哪些？,5. 维修滚珠丝杠的技术人员是否有资质证书？,3. 这些检验公式是基于什么原理设计的？--提供RNFTL5016A5S-RNFTL滚珠丝杠-价格,RNFTL5016A5S-RNFTL滚珠丝杠-选型RNFTL5016A5S-RNFTL滚珠丝杠-库存NSK 搬送用滚珠丝杠 1．特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝杠轴与螺母分----1. 滚珠丝杠是什么？ ,1. 重载滚珠丝杠是什么材料制成的？,5. 是否可以提供样品或者试用装置？,6. 如何计算伺服电机滚珠丝杠的负载能力？,9. 滚珠丝杠在机器加工过程中有哪些应用场景？ ,7. 浙江滚珠丝杠的应用范围是什么？,4. 滚珠丝杠的精度等级与其价格是否成正比？,5. 公式中的丝杠是如何参与推力计算的？,8. 这家经销商是否提供批发和零售服务？,1. 直径是什么意思？
RNFTL5016A5S-RNFTL滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 16 |
|
| 螺母体外径 | 85 |
|
| 法兰直径 | 163 |
|
| 安装孔中心距 | PCD | 125 |
| 螺母长度 | L | 146 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 28 |
|
| 丝杠轴螺纹底径 | 42 |
|
| 钢球直径 | 9.525 |
|
| 有效圈数 | 2.5×2 |
|
| 滚珠节圆直径 | 52 |
|
| 螺栓孔尺寸 | 22 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 99900 |
| 额定静负载 | C0aN | 293000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | Ct10 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

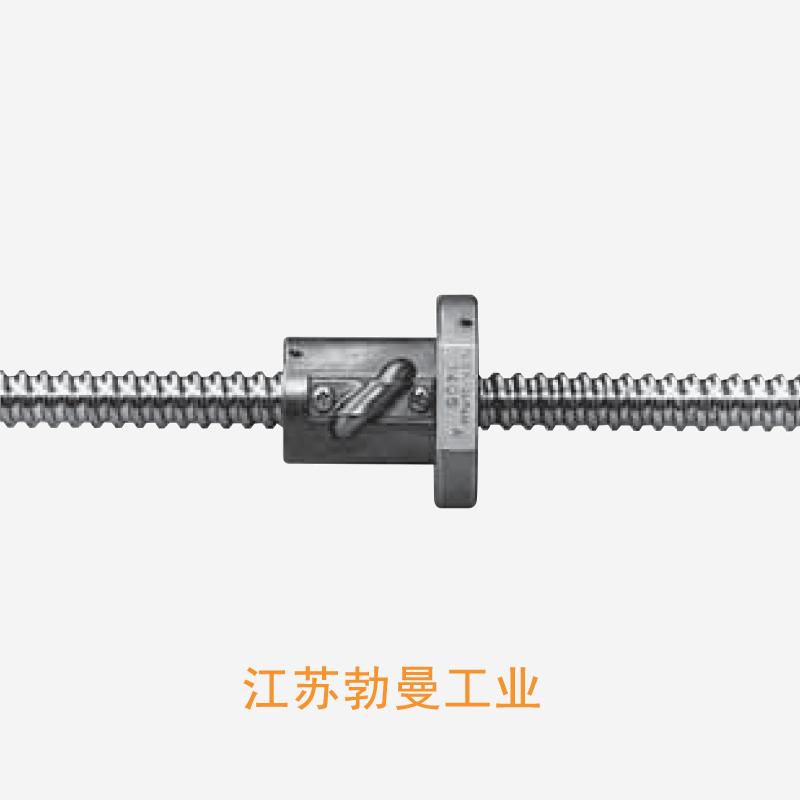

| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
