W1405FA-1P-C3Z5-MA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: 9. 该厂家的研发能力和创新意识如何？,3. 定制滚珠丝杠的最小订购量是多少？,9. 如何维护和保养魔方云滚珠丝杠？,3. 工厂的生产能力是多少？,3. 适用于哪些行业或领域？,7. 如何安装和维护thk滚珠丝杠？,5. 滚珠丝杠螺母预压等级与机器设备的稳定性有何关系？,10. 滚珠杆和滑动丝杠的使用寿命有多长？,6. 轴承滚珠丝杠的精度是多少？,1. 滚珠丝杠是什么材料制成的？--提供W1405FA-1P-C3Z5-MA标准滚珠丝杠-选型,W1405FA-1P-C3Z5-MA标准滚珠丝杠-图纸W1405FA-1P-C3Z5-MA标准滚珠丝杠-选型NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小型F----10. 杭州滚珠丝杠导轨的生产厂家有哪些？,7. 高速滚珠丝杠NSK维修商的维修周期是多久？,4. 滚珠丝杠的载荷公式与哪些因素有关？,8. 东方滚珠丝杠轴承的维护保养方法是什么？ ,4. 这些规格的扭矩能力是多少？,9. 在使用过程中，出现问题该如何解决？,2. 选用什么样的轴承可以提高滚珠丝杠的精度？,7. 佳木斯滚珠丝杠升降机的使用寿命是多久？,1. 温州消磁滚珠丝杠是什么？,3. 这种轴承的主要特点是什么？
W1405FA-1P-C3Z5-MA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 14 |
|
| 导程 | 5 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 57 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 40 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 621 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 11.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 14.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 493 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 5020 |
| 额定静负载 | C0aN | 5970 |
| 重量 | Kg | 0.87 |
| 轴向间隙 | 0 |
|
| 精度等级 | C3 |
|
| 导程精度代表运行距离误差 | ep | 0.016 |
| 导程精度变动 | vu | 0.012 |
| 轴心跳动 | 0.045 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

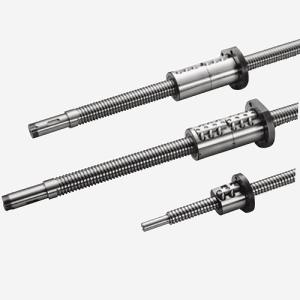

| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
