BSS1505-3E-BSS标准螺母

- 品牌:
- 分类: BSS
- 类型:
- 属性: 5. 这种丝杠的制作材料是什么? ,1. 滚珠丝杠外形尺寸表中包含哪些尺寸参数?,10. 这种规格的滚珠丝杠的表面光洁度如何?,3. 为什么需要订购天津精密滚珠丝杠?,9. 江西机床滚珠丝杠螺母的生产工艺是怎样的?,5. 升降机的最大高度是多少?,7. 排名前十的滚珠丝杠品牌,它们的产品有哪些特点?,5. 滚珠丝杠的螺距和负载能力有什么关系?,3. 滚珠丝杠滚珠的尺寸和形状要如何确定?,2. 为什么需要进行滚珠丝杠副振动测试?--提供BSS1505-3E-BSS标准螺母-技术咨询,BSS1505-3E-BSS标准螺母-价格BSS1505-3E-BSS标准螺母-技术咨询高速静音滚珠丝杠 BSS系列 实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。 特点: 1. 静音 2. 高速性 3. 小型化设计 高速静音滚珠丝杠的轴径和导程的组合如表所示, 循环方式 采用了为达到柔和顺畅的钢球循环运动的端盖循环方式, 简单地实现了螺母的小型化 预紧和轴向间隙 轴径----3. 滚珠丝杠静额定负荷的计算公式是什么?,3. 这种滑台直线模组的尺寸大小是多少?,7. 滚珠丝杠的最高精度如何在实际应用中实现和保持?,3. 宿州滚珠丝杠的安装需要哪些工具?,10. 有哪些客户使用过该设备,对其性能和质量有何评价?,4. 是否需要立即对滚珠丝杠和滑块进行维修或更换?,3. 线切割滚珠丝杠的安装难度如何?,9. 滚珠丝杠档有哪些不同规格和型号?,2. 为什么需要垂直安装滚珠丝杠?,8. 该厂家的售后服务如何,是否能够及时响应客户的需求和问题?
BSS1505-3E-BSS标准螺母 产品参数
尺寸 单位:mm
丝杠轴外径 | 15 |
|
导程 | 5 |
|
螺母体外径 | 28 |
|
法兰直径 | 51 |
|
安装孔中心距 | PCD | 39 |
螺母长度 | L | 30 |
有效螺纹段 | Lt | |
丝杠全长 | ||
螺母型号 | ||
法兰盘宽度 | ||
法兰厚度 | 11 |
|
丝杠轴螺纹底径 | 12.6 |
|
钢球直径 | 2.778 |
|
有效圈数 | 3 |
|
滚珠节圆直径 | 15.5 |
|
螺栓孔尺寸 | 5.5/9.5/5.5 |
|
注油孔 | ||
最大行程 | ||
常规行程 | ||
额定动负载 | CaN | 5460 |
额定静负载 | C0aN | 10200 |
重量 | Kg | |
轴向间隙 | ||
精度等级 | C1-C7 |
|
导程精度代表运行距离误差 | ep | |
导程精度变动 | vu | |
轴心跳动 | ||
轴向刚度 | KNm | 183 |
轴心摆动 | ||
极限转速固定支撑 | ||
推荐支撑座 | ||

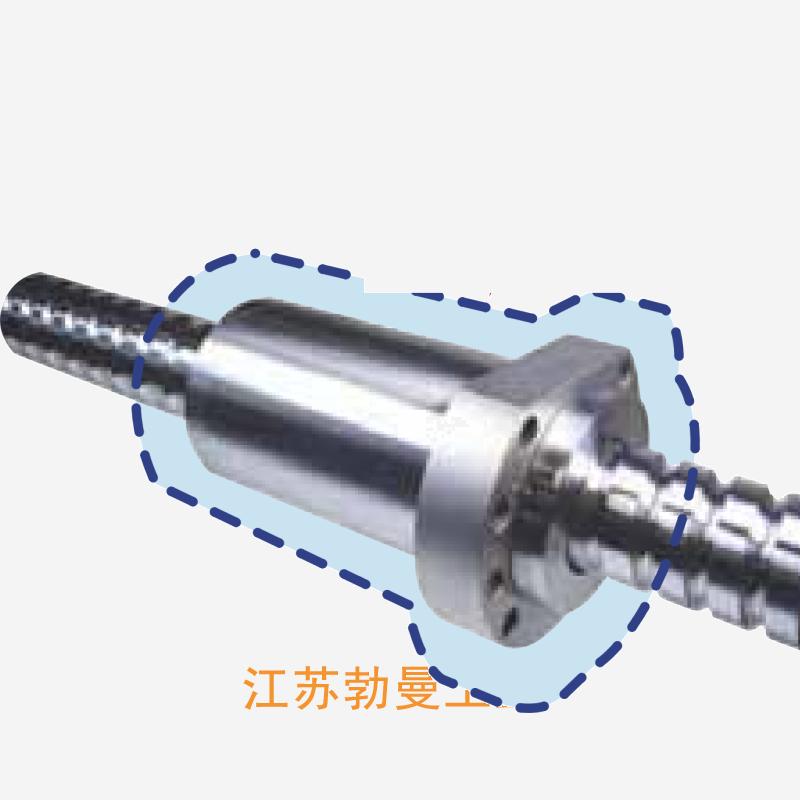

实物截图 | ||
尺寸截图 | ||
螺母尺寸截图 | ||
样本 |
