- 品牌: NSK
- 分类: 端盖式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠

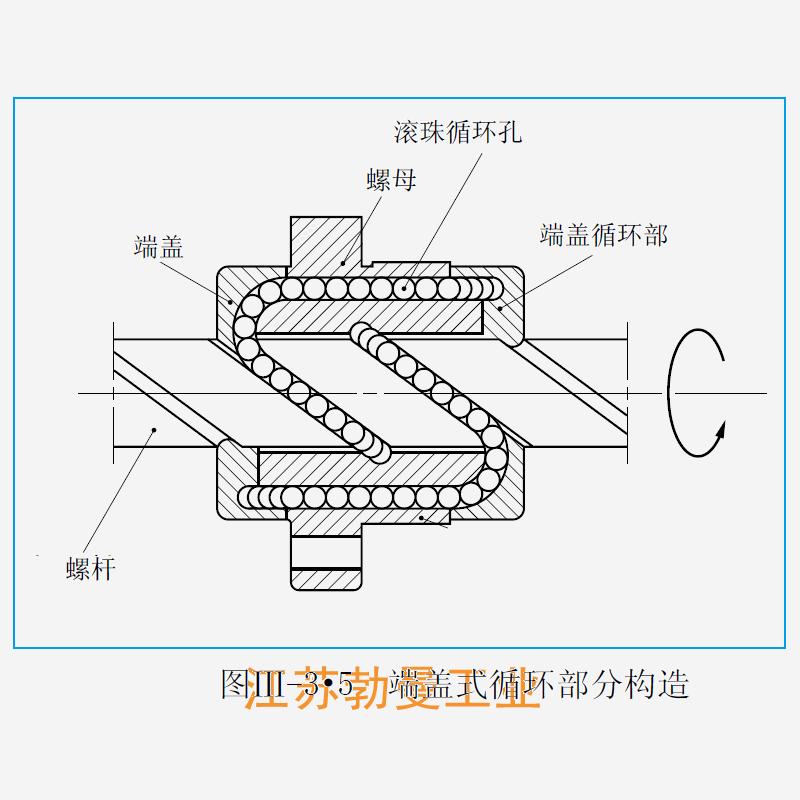

- 属性: 4. 这个固定座止推环的材质是什么？,7. 是否适用于高速运转？,7. 数控车滚珠丝杠修理的方式有哪些？,7. 该厂的滚珠丝杠产品是否具有高精度和高质量的特点？,5. 它的尺寸大小是多少？,1. 什么是临沂滚珠丝杠滑台？,2. 这个产品有什么特点和优势？,5. 这个塑料滚珠丝杠的使用寿命是多久？,1. 中山滚珠丝杠升降台制造商主要生产哪些类型的升降台？,9. 该厂家是否有国内外的客户？与哪些知名企业有合作关系？--提供LSFC2020-3-NSK LSFC滚珠丝杠-参数,LSFC2020-3-NSK LSFC滚珠丝杠-规格LSFC2020-3-NSK LSFC滚珠丝杠-规格NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合----7. 摆放滚珠丝杠需要遵循哪些规定或标准？,7. 制作货叉的成本是多少？,4. 该公司的工作地点在哪里？,1. 什么是滚珠丝杠？,9. 您的NSK滚珠丝杠是否通过了国际认证和标准？,6. 这款微型滚珠丝杠配螺母的安装方式是怎样的？,9. 进口滚珠丝杠的适用温度范围是多少？,6. 滚珠丝杠的缺点有哪些？,1. 滚珠丝杠螺母副是什么？,9. 是否提供定制化服务或非标准产品？
LSFC2020-3-NSK LSFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | 17.4 |
|
| 滚珠节圆直径 | 20.75 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 39 |
|
| 法兰直径 | 62 |
|
| 螺母长度 | 46 |
|
| 螺母安装 | PCD | 50 |
| 额定动负载 | CaN | 9620 |
| 额定静负载 | C0aN | 21000 |
| 有效圈数 | 1.7×2 |
|
| 法兰盘宽度 | 10 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 238 |
