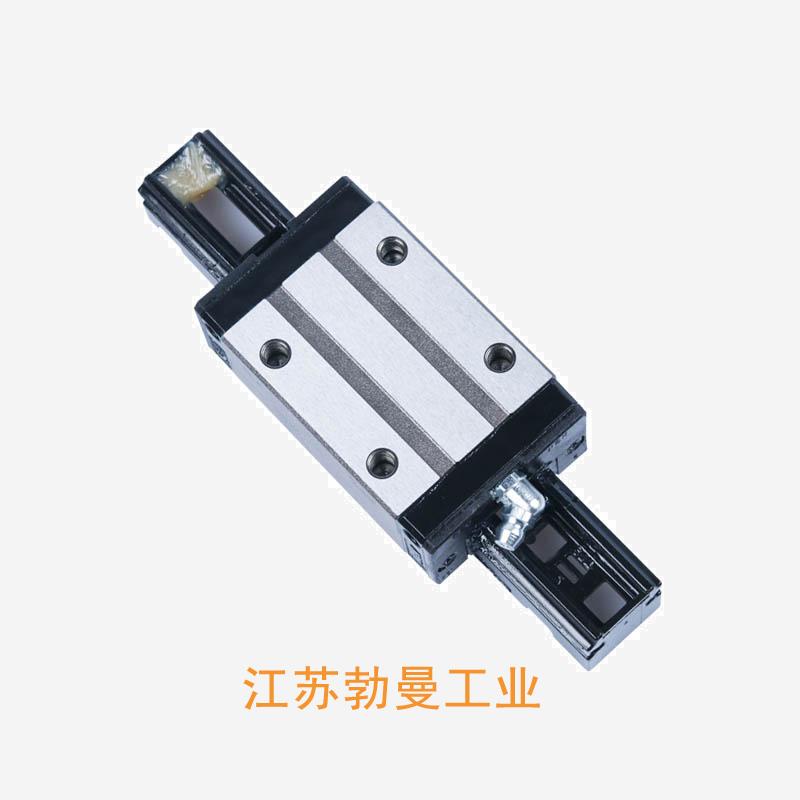

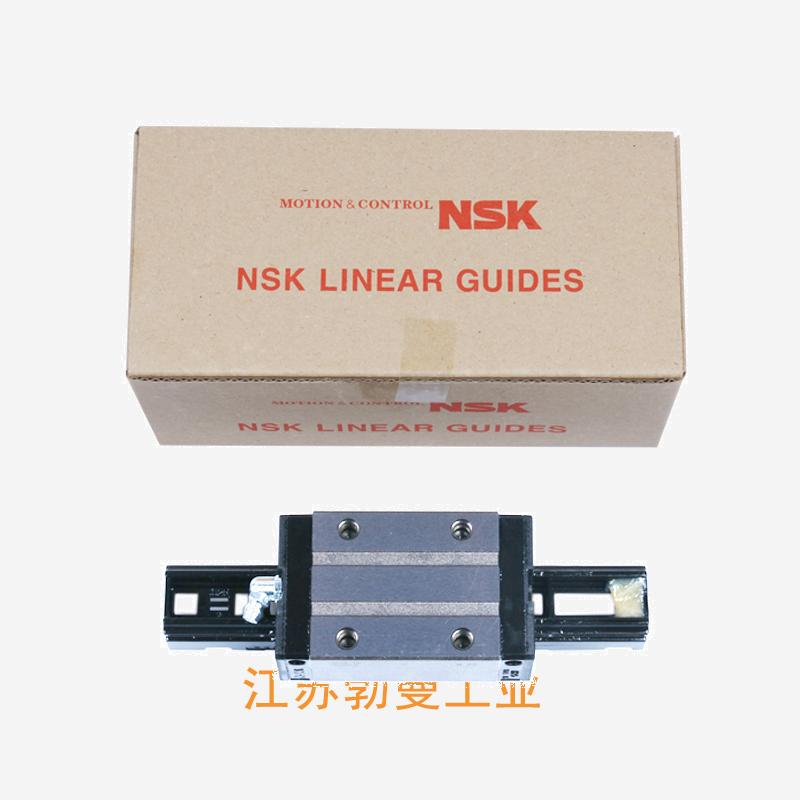

NH55AL-底形直线导轨
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: NH-AL
- 类型: NSK NH系列
- 属性: 1. 这个滚珠丝杠支撑座零件是用来做什么的？,3. 如何检查滚珠丝杠轴承的装配是否正确？,6. 如何确保滚珠丝杠安装后的稳定性和可靠性？,4. 维修滚珠丝杠需要注意哪些安全问题？,1. THK KX滚珠丝杠是什么？,6. 滚珠丝杠的品牌对2.5立车的性能有何影响？,3. 这个底径的尺寸是多少？,7. 导轨和滚珠丝杠的使用寿命是多久？如何保养？,1. 进口的abba滚珠丝杠是什么规格？,8. 它的使用寿命和维护保养有哪些注意事项？ --提供NH55AL-底形直线导轨-选型,NH55AL-底形直线导轨-参数NH55AL-底形直线导轨-价格具有四方向等负荷能力,高刚性型直线导轨,对应不同高精度 适用从一般产业到高精度的广泛用途的通用系列,具有标准化互换性。 通过将滚珠丝杠与沟槽的接触角度设为50°,提高了对使用上大量出现的上下方向负载的承受能力。 通过采用DF接触接受,提高了对导轨直角方向安装误差的吸收能力 由于采用偏移哥特式圆弧沟槽,滚珠以2点接触滚动,所以摩擦力小 能提供不锈钢型（SUS)具有四方向等负荷能力,高刚性----3. 为什么滚珠丝杠比丝杆更精确？,5. 滚珠丝杠运动的缺点是什么？,8. 滚珠丝杠螺母的安装位置对性能有影响吗？,10. 滚珠丝杠自动精度的应用领域有哪些？,6. SFE和SFS的精度和定位精度有何区别？,9. 滚珠丝杠等级T4是否适用于高速运动的场景？,5. 这款产品适用于哪些行业？,10. 复位与保养有何关系？复位能否延长机器的使用寿命？,1. 这种福建研磨滚珠丝杠螺母的材质是什么？,7. 进给滚珠丝杠的最大载荷和最大转速是多少？
NH55AL-底形直线导轨 产品参数
尺寸 单位：mm
| 组合高度 | 70 |
|
| 滑块宽度 | 100 |
|
| 滑块长度 | 163 |
|
| 滑块径向安装孔距 | 75 |
|
| 滑块轴向安装孔距 | 75 |
|
| 滑块安装孔尺寸 | M12x1.75x13 |
|
| 导轨宽度 | 53 |
|
| 导轨高度 | 44 |
|
| 导轨孔距 | 120 |
|
| 导轨安装孔尺寸 | 16x23x20 |
|
| 额定动载荷 | CkN | 125 |
| 额定静载荷 | CokN | 198 |
| 产品大小系列 | 55 |
|
| 滑块结构 | 方型 |
