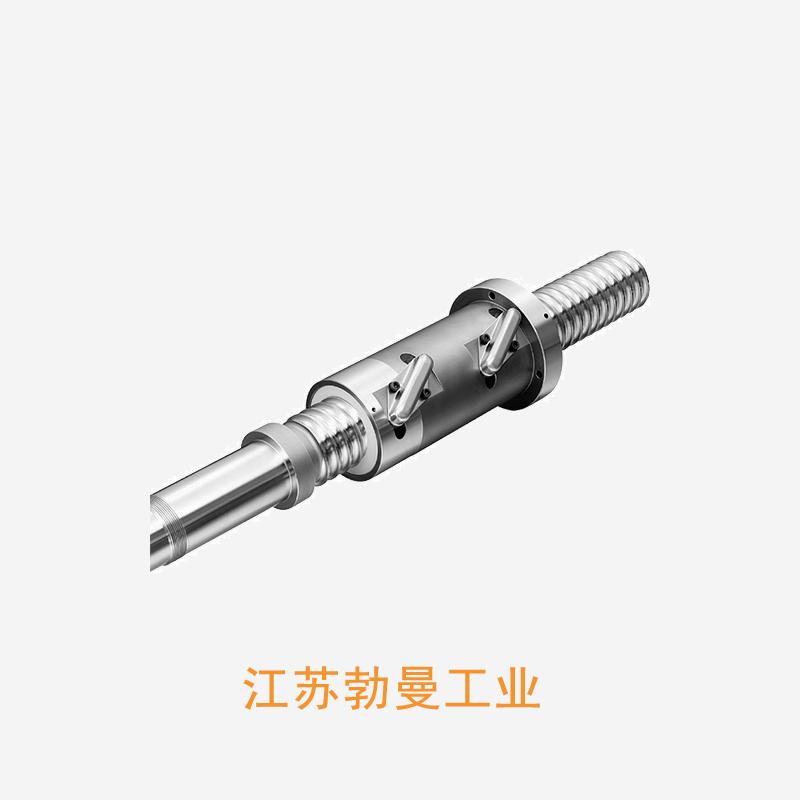

HTF-SRC5014-7.5-HTF-SRC
扫码获取价格库存技术资料
- 品牌:
- 分类: HTF-SRC
- 类型:
- 属性: 10. 海南滚珠丝杠的优缺点有哪些？,5. 它的承重能力如何？,2. 这种升降机是用来做什么的？,6. 滚珠丝杠行程对机床精度有何影响？ ,3. 哪个品牌的湖南滚珠丝杠性能更好？,2. 为什么锡膏印刷机需要使用滚珠丝杠？,3. 安装滚珠丝杠螺母珠子需要注意哪些细节？,2. 滚珠丝杠副有哪些应用场景？,6. 大滚珠丝杠滚珠的尺寸和材质对安装有什么影响？,3. 辽宁滚珠丝杠的质量如何？--提供HTF-SRC5014-7.5-HTF-SRC-选型,HTF-SRC5014-7.5-HTF-SRC-技术咨询HTF-SRC5014-7.5-HTF-SRC-库存NSK的HTF-SRC 滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、 普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 高负载驱动用滚珠丝杠HTF系列----2. 为什么滚珠丝杠会出现卡顿？,7. 滚珠丝杠的预紧会不会影响其寿命？,1. 什么是滚珠丝杠装球机？,6. 滚珠丝杠定制需要多长时间才能完成？ ,4. 他们生产的滚珠丝杠模组主要用于哪些领域和应用？有哪些特点？,6. 云浮双滚珠丝杠加工厂的设备和工艺有何特点？,8. 滚珠丝杠的制造工艺是怎样的？,6. 宜兴滚珠丝杠的维护保养方法有哪些？,6. 这种滚珠丝杠在工业生产中有哪些应用场景？,6. 滚珠丝杠与普通螺杆的区别是什么？
HTF-SRC5014-7.5-HTF-SRC 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 14 |
|
| 螺母体外径 | 80 |
|
| 法兰直径 | 114 |
|
| 安装孔中心距 | PCD | 97 |
| 螺母长度 | L | 202 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 28 |
|
| 丝杠轴螺纹底径 | 41.6 |
|
| 钢球直径 | 9.525 |
|
| 有效圈数 | 2.5×3 |
|
| 滚珠节圆直径 | 51.4 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 211 |
| 额定静负载 | C0aN | 623 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
