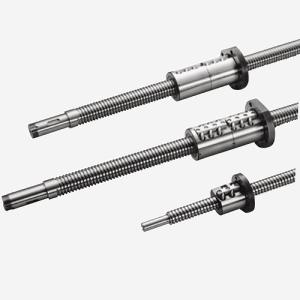

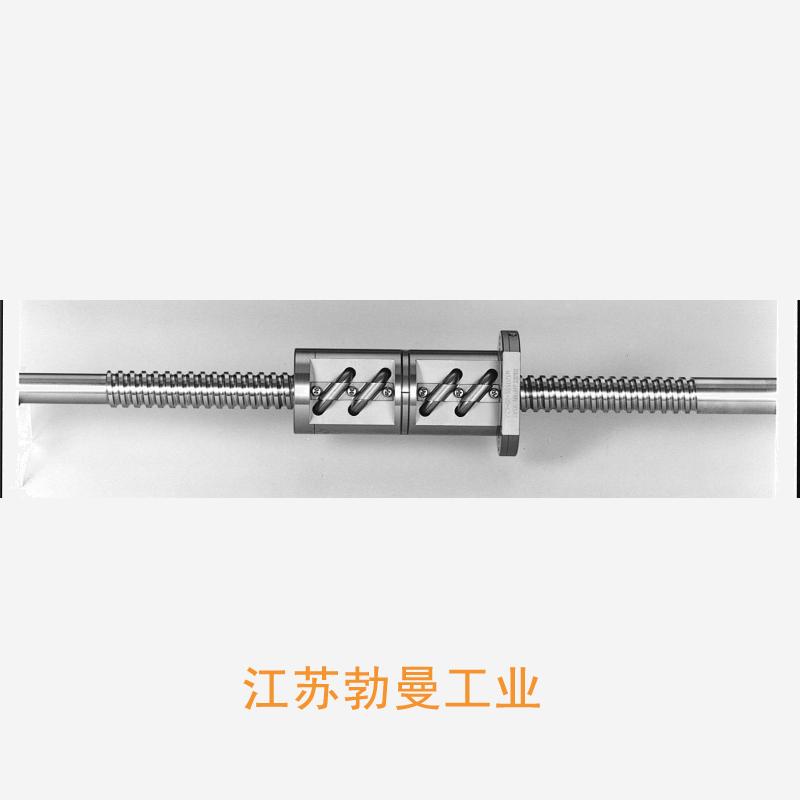

ZFT3208-6-DFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: 2. 有哪些国家在世界滚珠丝杠排行榜上占据前列？,6. 滚珠丝杠传动形式的构成有哪些部分？,10. 如何根据选型计算结果选择合适的滚珠丝杠升降设备？,8. 滚珠丝杠的加工工艺有哪些优缺点？,5. 直线性双寻轨滚珠丝杠的制造工艺是怎样的？,6. 滚珠丝杠模组的耐用性如何？,2. 这种升降机的工作原理是什么？,5. 滚珠丝杠的缺点是什么？,2. 优惠的滚珠丝杠种类有哪些？,9. 滚珠丝杠的价格是否影响直线模组的性能？--提供ZFT3208-6-DFT滚珠丝杠-规格,ZFT3208-6-DFT滚珠丝杠-价格ZFT3208-6-DFT滚珠丝杠-价格NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限d·n值 ----5. 这些扭矩参数是否会随着滚珠丝杠的使用时间而变化？,4. TBI滚珠丝杠的优势是什么？,3. 这个角度是如何测量的？,4. 滚珠丝杠的优点有哪些？ ,7. 如何解读滚珠丝杠二维画法的图示信息？,9. 该如何进行维护和保养？,6. 该机器的使用寿命是多久？有什么影响寿命的因素？,1. What is the definition of "滚珠丝杠"?,9. 螺距的大小是否会影响滚珠丝杠的使用寿命？,3. 为什么要测量滚珠丝杠螺距？
ZFT3208-6-DFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 8 |
|
| 螺母体外径 | 66 |
|
| 法兰直径 | 100 |
|
| 安装孔中心距 | PCD | 82 |
| 螺母长度 | L | 111 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 15 |
|
| 丝杠轴螺纹底径 | 27.5 |
|
| 钢球直径 | 4.762 |
|
| 有效圈数 | 1.5×2 |
|
| 滚珠节圆直径 | 32.5 |
|
| 螺栓孔尺寸 | 9/14/8.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 20400 |
| 额定静负载 | C0aN | 49500 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 686 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
