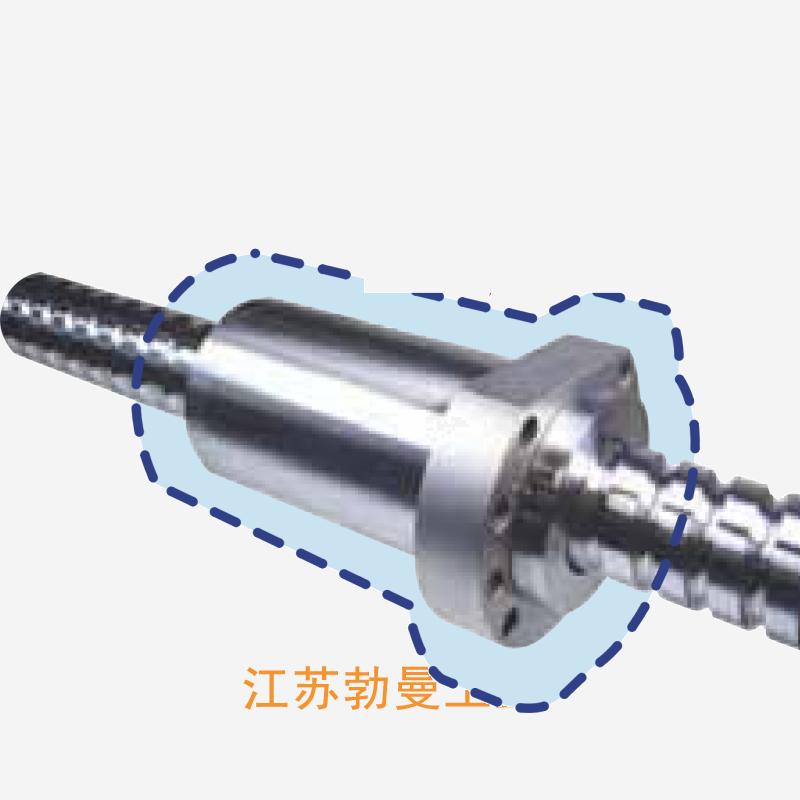

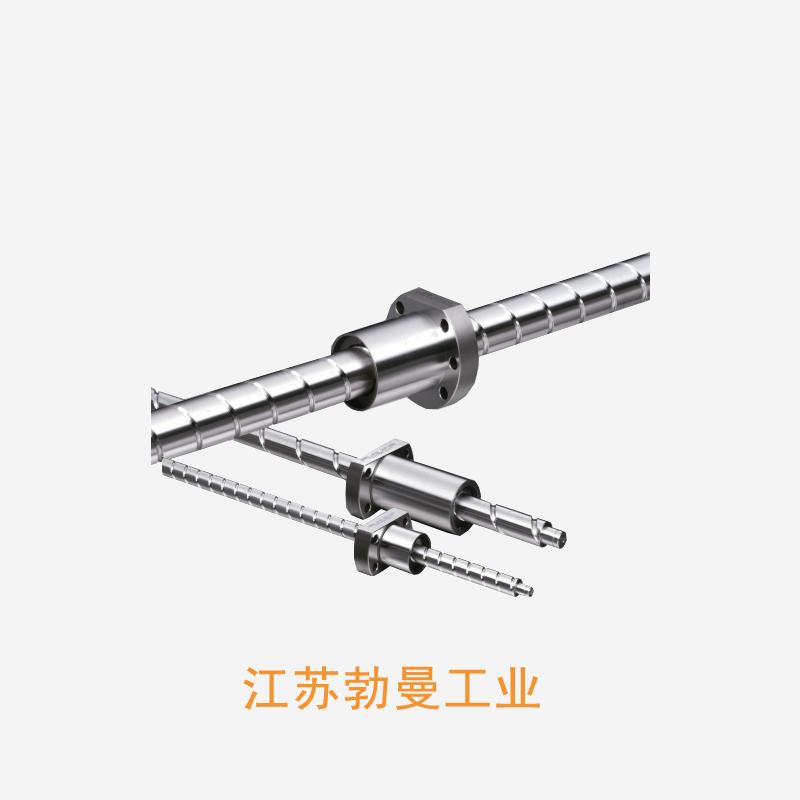

BSS4025-4E-BSS标准螺母
扫码获取价格库存技术资料
- 品牌:
- 分类: BSS
- 类型:
- 属性: 2. 适用于哪些机器或设备？,1. 什么是滚珠丝杠标注？,9. 制作滚珠丝杠插管的用途是什么？,8. 滚珠丝杠固定自由解问题是否会影响机器人的精度和稳定性？,8. 这家厂家的市场覆盖范围有哪些？,4. 如何选择适合自己机械设备的滚珠丝杠？ ,6. 滚珠丝杠长度的选择是否与使用的螺距有关？,6. 消除滚珠丝杠间隙的方法有哪些？,7. 齿条滚珠丝杠电动助力与传统助力装置有何不同？ ,7. 滚珠丝杠的优缺点是什么？--提供BSS4025-4E-BSS标准螺母-图纸,BSS4025-4E-BSS标准螺母-图纸BSS4025-4E-BSS标准螺母-技术咨询高速静音滚珠丝杠 BSS系列 实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。 特点： 1. 静音 2. 高速性 3. 小型化设计 高速静音滚珠丝杠的轴径和导程的组合如表所示, 循环方式 采用了为达到柔和顺畅的钢球循环运动的端盖循环方式, 简单地实现了螺母的小型化 预紧和轴向间隙 轴径p6----5. 预压精度对滚珠丝杠的性能有什么影响？,6. 汽车换挡机构滚珠丝杠的工作原理是什么？,2. 什么原因会导致U型滑块需要拆卸？,7. 台湾高技滚珠丝杠的市场竞争力如何？,9. 如何预防线切割滚珠丝杠的故障？,3. 传动比如何影响滚珠丝杠运动的性能？,3. 该厂家生产的旋转滚珠丝杠质量如何？是否通过了相关认证？,3. 电机的尺寸和重量是多少？,2. 滚珠丝杠能够做什么样的运动？,3. 采购tbi滚珠丝杠的用途是什么？
BSS4025-4E-BSS标准螺母 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 25 |
|
| 丝杠轴底径 | 34.4 |
|
| 滚珠节圆直径 | 41 |
|
| 钢球直径 | 6.35 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 70 |
|
| 法兰直径 | 100 |
|
| 螺母长度 | 145 |
|
| 螺母安装 | PCD | 85 |
| 额定动负载 | CaN | 40100 |
| 额定静负载 | C0aN | 103000 |
| 有效圈数 | 4 |
|
| 法兰盘宽度 | 22 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 686 |
