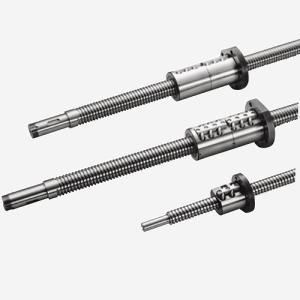

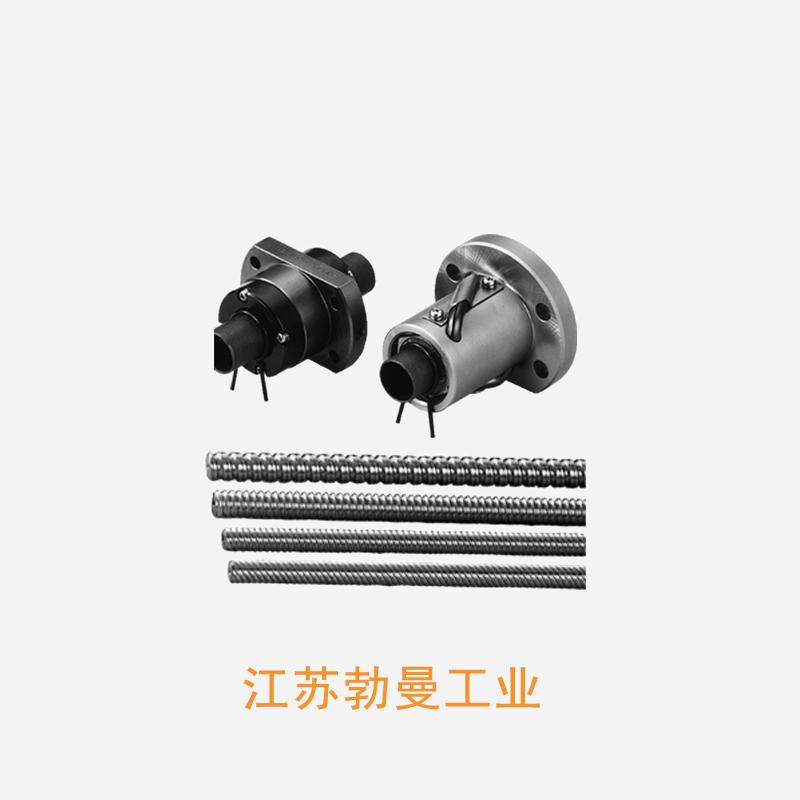

RNFCL2040A3-RNFCL转造丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RNFCL
- 类型:
- 属性: 4. 滚珠丝杠的使用寿命有多长？,3. 常用的滚珠丝杠螺距规格有哪些？,7. 它在哪些领域被广泛应用？,3. Hiwin滚珠丝杠有哪些优点？,9. 如何正确安装和维护名优滚珠丝杠？,10. 滚珠丝杠螺母粗加工和其他加工方式相比有哪些优势？,3. 有没有大量批发的优惠政策？,7. Misumi滚珠丝杠有哪些优点和特点？,3. 河北轴承滚珠丝杠有哪些应用场景？,8. 滚珠丝杠的安装和维护需要注意哪些事项？--提供RNFCL2040A3-RNFCL转造丝杠-技术咨询,RNFCL2040A3-RNFCL转造丝杠-规格RNFCL2040A3-RNFCL转造丝杠-规格NSK 搬送用滚珠丝杠RNFCL 1．特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝杠轴----5. TBI滚珠丝杠如何保证精度和稳定性？,9. 滚珠丝杠导轨的安装有哪些注意事项？,2. 什么是滚珠丝杠副？,3. 该加工厂的主要客户群体是哪些？,3. 采用哪种工艺在滚珠丝杠两头进行加工？,6. 浙江滚珠丝杠的材质是什么？,1. 该机床厂生产哪些类型的滚珠丝杠产品？,4. 为什么要使用滚珠丝杠与伺服电机直连？ ,7. 滚珠丝杠副在高温环境下是否仍能正常工作？,4. 这种螺母的结构和工作原理是怎样的？
RNFCL2040A3-RNFCL转造丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 40 |
|
| 螺母体外径 | 38 |
|
| 法兰直径 | 58 |
|
| 安装孔中心距 | PCD | 48 |
| 螺母长度 | L | 81 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 17.3 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1.7×2 |
|
| 滚珠节圆直径 | 20.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 7810 |
| 额定静负载 | C0aN | 16500 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | Ct10 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
