LSFC2525-6-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:
- 属性: 2. 什么是滚珠丝杠传动？,10. 该厂家的滚珠丝杠产品价格相对市场上的其他品牌有何优势？,6. 该装配例的安装步骤是什么？ ,3. 二次加工指的是什么过程？ ,5. 滚珠丝杠的材质和规格有哪些选择？,3. 滚珠丝杠螺丝螺母原理的优点是什么？,3. 它的升降高度范围是多少？,2. 有没有针对普陀区滚珠丝杠品质的标准？,7. 齿轮齿条和滚珠丝杠的精度要求是多少？,8. 滚珠丝杠支持方式的优缺点是什么？--提供LSFC2525-6-UPFC滚珠丝杠-规格,LSFC2525-6-UPFC滚珠丝杠-价格LSFC2525-6-UPFC滚珠丝杠-图纸NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）极限----10. 5050-2A的价格是多少？,1. 滚珠丝杠如何选择适合的尺寸？,4. 如何测量滚珠丝杠导程角？,10. 未来滚珠丝杠光电的发展计划和战略是什么？,3. T型丝杠和滚珠丝杠的耐磨性有何不同？,8. 长宁区滚珠丝杠销售的售后服务怎么样？ ,8. 滚珠丝杠的生产成本和价格因素有哪些？ ,5. 滚珠丝杠扭力与负载有什么关系？,7. 滚珠丝杠的制造工艺是什么？,5. 模型中的滚珠和丝杠的摩擦系数是多少？
LSFC2525-6-UPFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 25 |
|
| 螺母体外径 | 47 |
|
| 法兰直径 | 74 |
|
| 安装孔中心距 | PCD | 60 |
| 螺母长度 | L | 55 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 12 |
|
| 丝杠轴螺纹底径 | 21.9 |
|
| 钢球直径 | 3.969 |
|
| 有效圈数 | 1.7×4 |
|
| 滚珠节圆直径 | 26 |
|
| 螺栓孔尺寸 | 6.6 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 26100 |
| 额定静负载 | C0aN | 65600 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 568 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

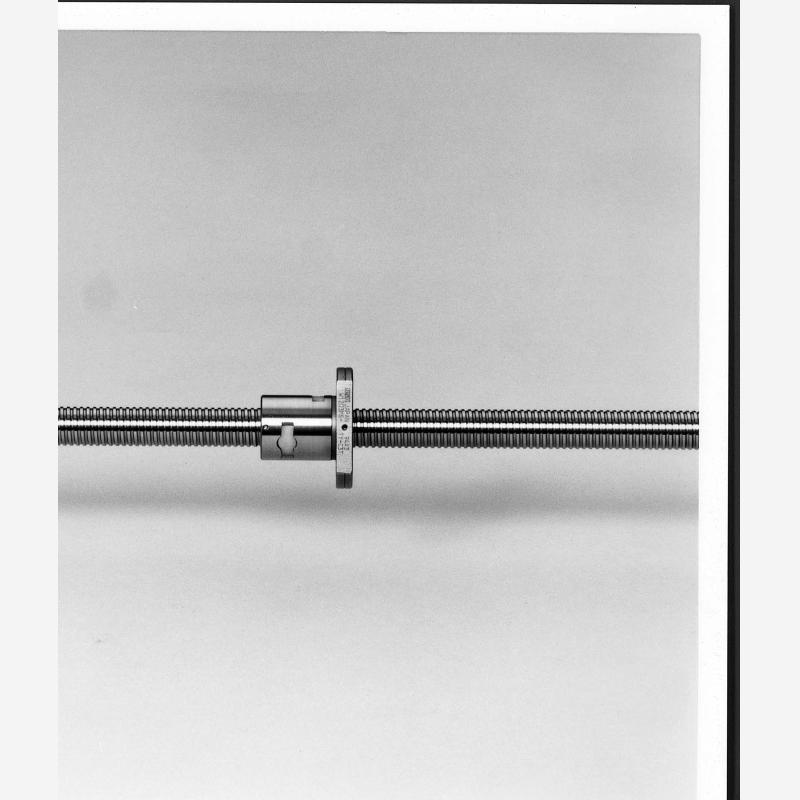

| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
