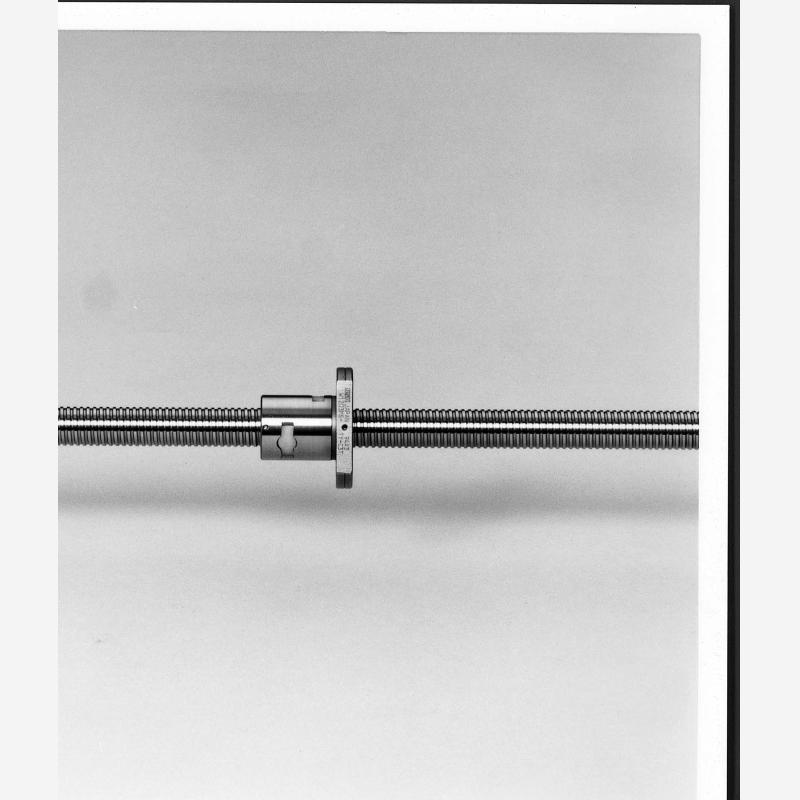

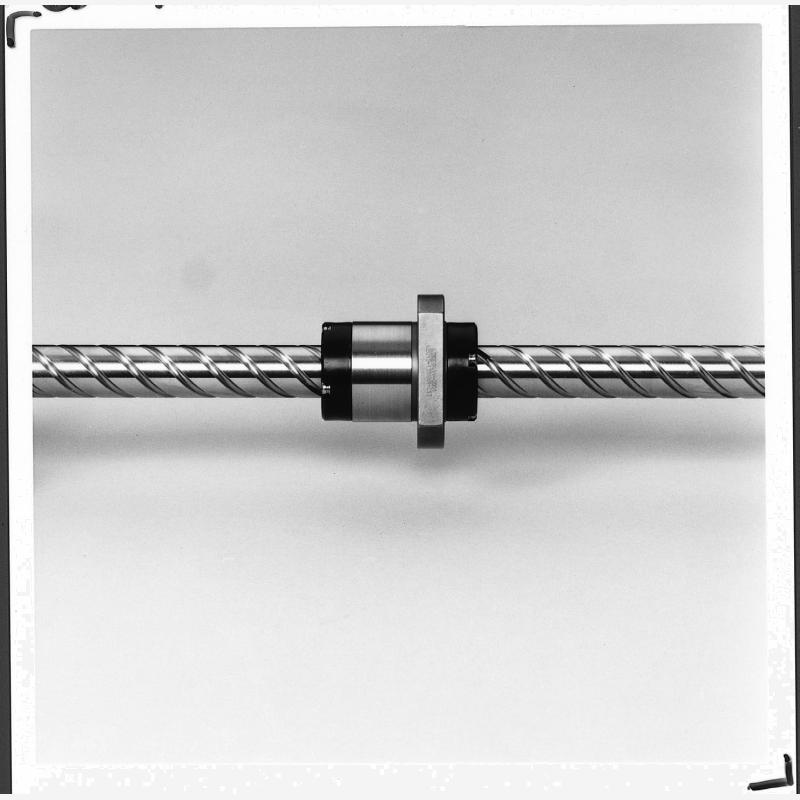

USFC1220-1.5-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: 端盖式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠

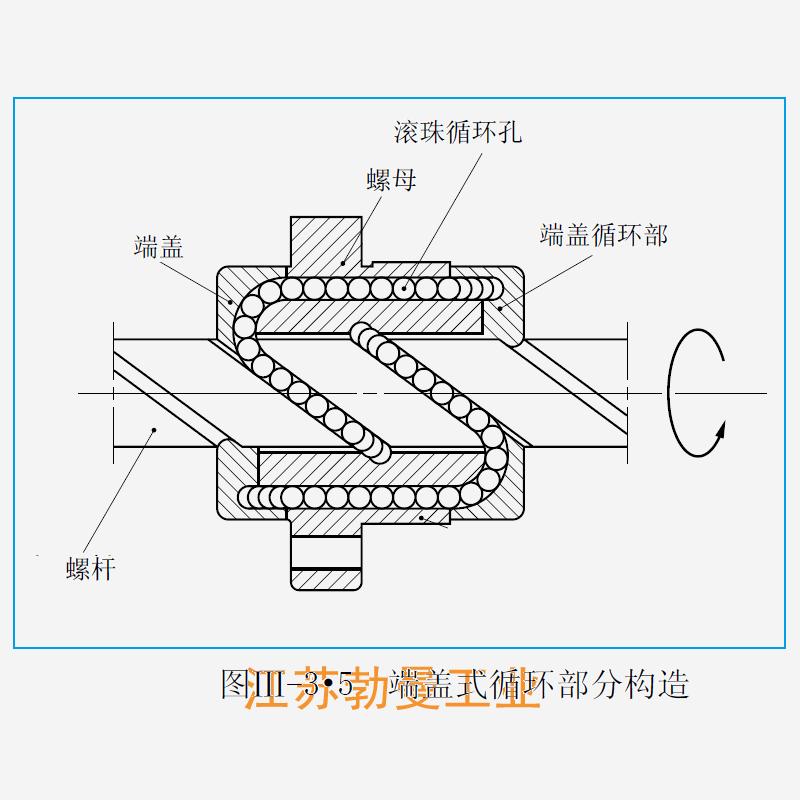

- 属性: 1. 滚珠丝杠为什么会出现弯曲现象？,1. 电机与滚珠丝杠的连接方式有哪些？,3. 转造极滚珠丝杠有哪些特点？,3. 滚珠丝杠间隙的大小对机器有什么影响？,3. 适用于哪些机器或设备？,8. 如何选择适合的滚珠丝杠摩擦材料？,6. 这款滚珠丝杠的材质是什么？,7. 滚珠丝杠的制造工艺是怎样的？,3. 株洲滚珠丝杠租赁的租金是多少？,3. 丝杠滚珠原理与传统的丝杠原理有何不同？--提供USFC1220-1.5-UPFC滚珠丝杠-参数,USFC1220-1.5-UPFC滚珠丝杠-选型USFC1220-1.5-UPFC滚珠丝杠-图纸NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 ----3. 如何判断滚珠丝杠螺母预紧力是否过大？,4. 宿州塑料滚珠丝杠适用于哪些行业和领域？,6. 如何确定滚珠丝杠副的额定负载能力？,9. 丽水滚珠丝杠螺母座的价格是多少？,1. 滚珠丝杠是什么？,10. 拆卸滚珠丝杠轴承座后，如何保证其重新安装时的精度和稳定性？,6. 这种结构的主要适用于哪些行业和领域？ ,1. 滚珠丝杠为什么会有细细的铁渣？,1. 滚珠丝杠间距规范要求标准的具体内容是什么？,4. 滚珠丝杠的精度与其使用寿命有何关联？
USFC1220-1.5-UPFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 12 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | 9.9 |
|
| 滚珠节圆直径 | 12.5 |
|
| 钢球直径 | 2.381 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 26 |
|
| 法兰直径 | 44 |
|
| 螺母长度 | 44 |
|
| 螺母安装 | PCD | 35 |
| 额定动负载 | CaN | 2690 |
| 额定静负载 | C0aN | 4420 |
| 有效圈数 | 1.7×1 |
|
| 法兰盘宽度 | 10 |
|
| 法兰安装孔通孔直径 | 4.5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 66 |
