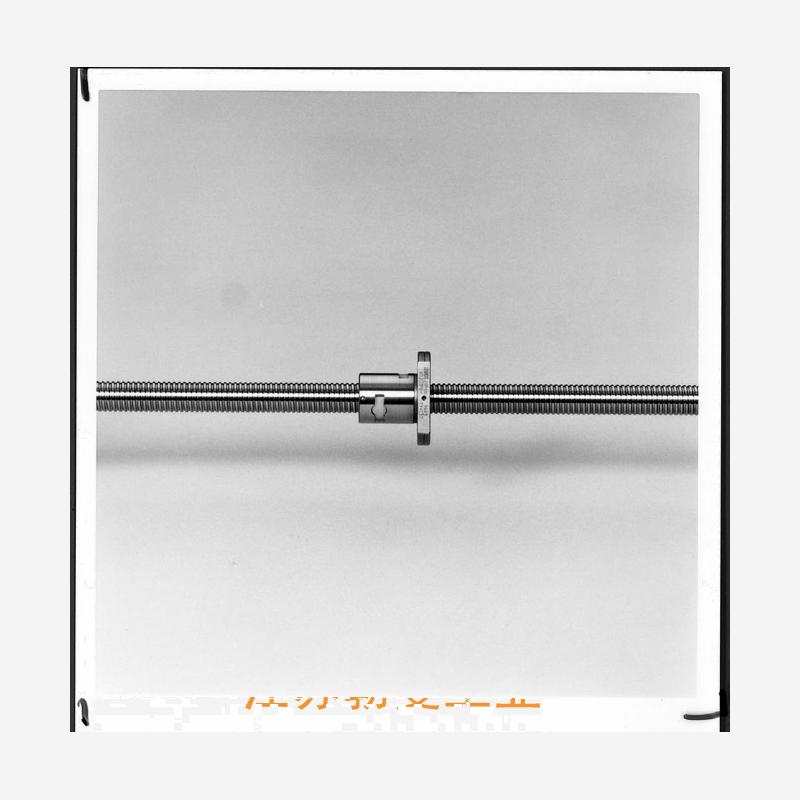

ZFD2005-6-NSK DFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: 4. 该厂家的产品质量和性能有何特点？,4. 这个标准包含哪些内容？,7. 滚珠丝杠副与其他丝杠副相比，在哪些场合更适用？ ,7. 大庆左右旋滚珠丝杠和传统的螺纹丝杠有何不同？,5. 退火处理滚珠丝杠轴端的温度应该控制在多少度？,2. 维修一次滚珠丝杠需要多少费用？,6. 滚珠丝杠和t型丝杆的使用范围有何区别？,6. 该滚珠丝杠的使用寿命有多长？,8. 滚珠掉落是否是丝杠本身的质量问题？,2. 这种滚珠丝杠有什么特点？--提供ZFD2005-6-NSK DFD滚珠丝杠-图纸,ZFD2005-6-NSK DFD滚珠丝杠-技术咨询ZFD2005-6-NSK DFD滚珠丝杠-图纸NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度,请咨----4. 这种材质的耐磨性如何？能否长期使用而不失效？,2. 滚珠丝杠固定侧的作用是什么？,2. 宁夏滚珠丝杠精度的重要性是什么？ ,6. 这家公司提供哪些售后服务？,3. 该岗位的薪资待遇是如何？,2. 这款电机有哪些特点？,7. 有没有一些比较冷门但是评价很高的品牌被包含在这个品牌排行榜中？,7. 他们的售后服务是怎样的？,5. 该厂家的滚珠丝杠电机有哪些质量保证措施？,9. 机床滚珠丝杠的装配是否需要特殊的环境条件？
ZFD2005-6-NSK DFD滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | 17.4 |
|
| 滚珠节圆直径 | 20.75 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 35 |
|
| 法兰直径 | 58 |
|
| 螺母长度 | 66 |
|
| 螺母安装 | PCD | 46 |
| 额定动负载 | CaN | 8620 |
| 额定静负载 | C0aN | 17500 |
| 有效圈数 | 1×3 |
|
| 法兰盘宽度 | 11 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | 9.5 |
|
| 法兰安装孔沉孔深度 | 5.5 |
|
| 轴向刚度 | KNm | 382 |
