ZFD5006-8-NSK SFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: 7. dfi系列滚珠丝杠的耐用性如何？,10. 滚珠丝杠循环工作原理的发展历程是怎样的？,10. 如何比较不同品牌或型号的滚珠丝杠的精度？,7. 滚珠丝杠的使用寿命是多久？,9. 滚珠丝杠电机的维护和保养方法有哪些？,2. 中国台湾滚珠丝杠与其他滚珠丝杠有什么区别？,7. 该滚珠丝杠的精度和精确度如何？,6. 东莞滚珠丝杠标准的制定过程是怎样的？,1. 什么是滚珠丝杠螺纹选型？ ,5. 滚珠丝杠升降系统中的电机如何控制升降高度？--提供ZFD5006-8-NSK SFD滚珠丝杠-参数,ZFD5006-8-NSK SFD滚珠丝杠-库存ZFD5006-8-NSK SFD滚珠丝杠-参数NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度,请咨询N----10. 未来滚珠丝杠导轨发展趋势是什么？,3. 滚珠丝杠公差等级的作用是什么？,10. 滚珠丝杠螺母的价格区间是怎样的？,2. 哈尔滨滚珠丝杠有什么用途？,9. 丽水tbi滚珠丝杠的价格是多少？,9. 购买这十大品牌的滚珠丝杠产品需要注意哪些事项？,4. 这个滚珠丝杠的拆卸难度是怎样的？,7. 滚珠丝杠的运作原理是什么？,3. 滚珠丝杠副的工作原理是什么？,5. 加工滚珠丝杠的过程中需要使用哪种切削液？
ZFD5006-8-NSK SFD滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 6 |
|
| 螺母体外径 | 66 |
|
| 法兰直径 | 100 |
|
| 安装孔中心距 | PCD | 82 |
| 螺母长度 | L | 93 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 15 |
|
| 丝杠轴螺纹底径 | 46.9 |
|
| 钢球直径 | 3.969 |
|
| 有效圈数 | 1×4 |
|
| 滚珠节圆直径 | 51 |
|
| 螺栓孔尺寸 | 9/14/8.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 23600 |
| 额定静负载 | C0aN | 81700 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 1190 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

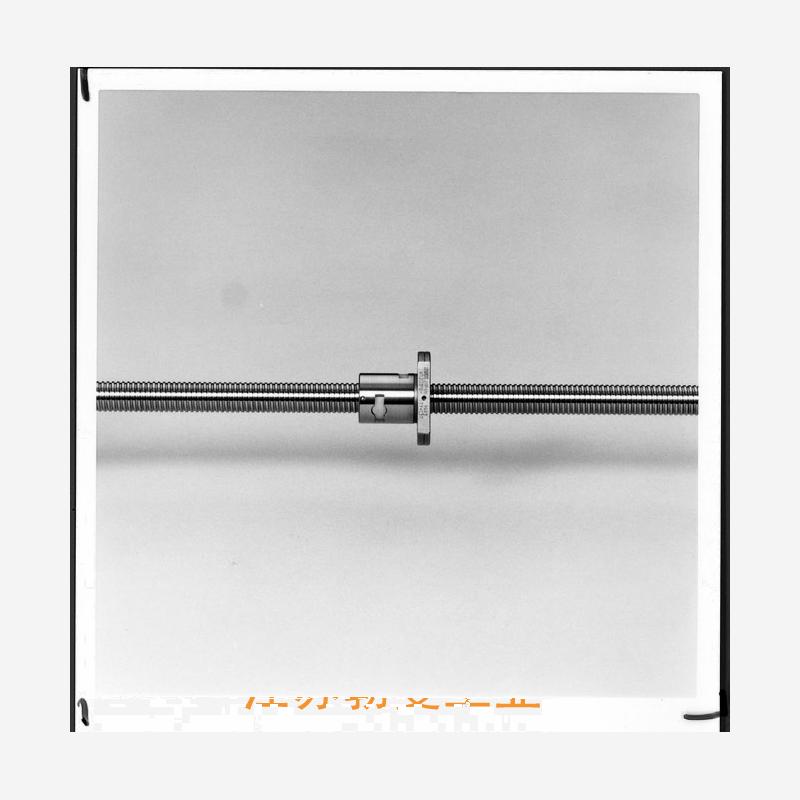

| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
