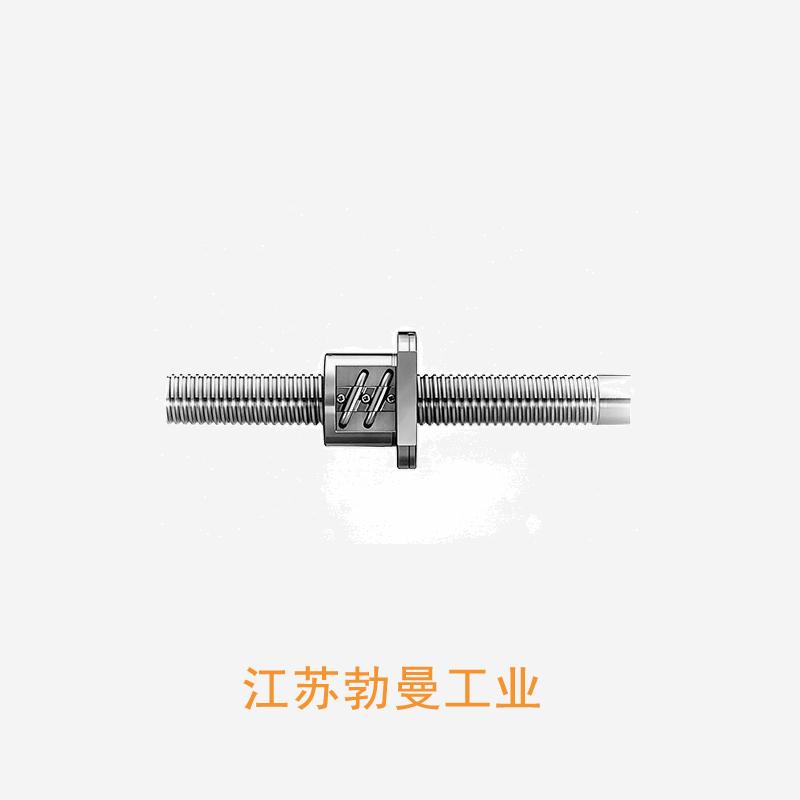

LSFT3220-3-LPFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: 管循环式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠
- 属性: 2. 这个公式用于解决什么问题？,1. 什么是滚珠丝杠？,4. 滚珠丝杠跑合的应用领域有哪些？,4. 该厂家是否提供定制服务？,2. 这种滚珠丝杠使用的滚珠有哪些规格和材质？,4. 什么是滚珠丝杠的行程和螺距？,2. 滚珠丝杠上使用什么种类的材料？,5. 该厂家是否可以根据客户需求定制特殊规格的滚珠丝杠？,5. 滚珠丝杠的顺畅度检测的步骤是什么？,7. 如何判断滚珠丝杠的使用寿命？ --提供LSFT3220-3-LPFT滚珠丝杠-技术咨询,LSFT3220-3-LPFT滚珠丝杠-选型LSFT3220-3-LPFT滚珠丝杠-图纸NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 ----7. 滚珠循环不良的原因有哪些？,4. 这种零件常用于哪些机械设备中？,9. 快速滚珠丝杠的使用寿命是多久？,3. 电机加滚珠丝杠是如何工作的？,5. 如何购买该店的滚珠丝杠产品？,10. 滚珠丝杠噪音大的处理方法是否会对其它性能产生影响？,5. 滚珠丝杠的缺点是什么？,2. 为什么需要装配微导滚珠丝杠？,3. 为什么需要消除滚珠丝杠？,2. 滚珠丝杠是用于哪些领域的？
LSFT3220-3-LPFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | 28.3 |
|
| 滚珠节圆直径 | 33.25 |
|
| 钢球直径 | 4.762 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 51 |
|
| 法兰直径 | 85 |
|
| 螺母长度 | 119 |
|
| 螺母安装 | PCD | 67 |
| 额定动负载 | CaN | 21000 |
| 额定静负载 | C0aN | 49600 |
| 有效圈数 | 1.5×2 |
|
| 法兰盘宽度 | 15 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | - |
|
| 法兰安装孔沉孔深度 | - |
|
| 轴向刚度 | KNm | 360 |
