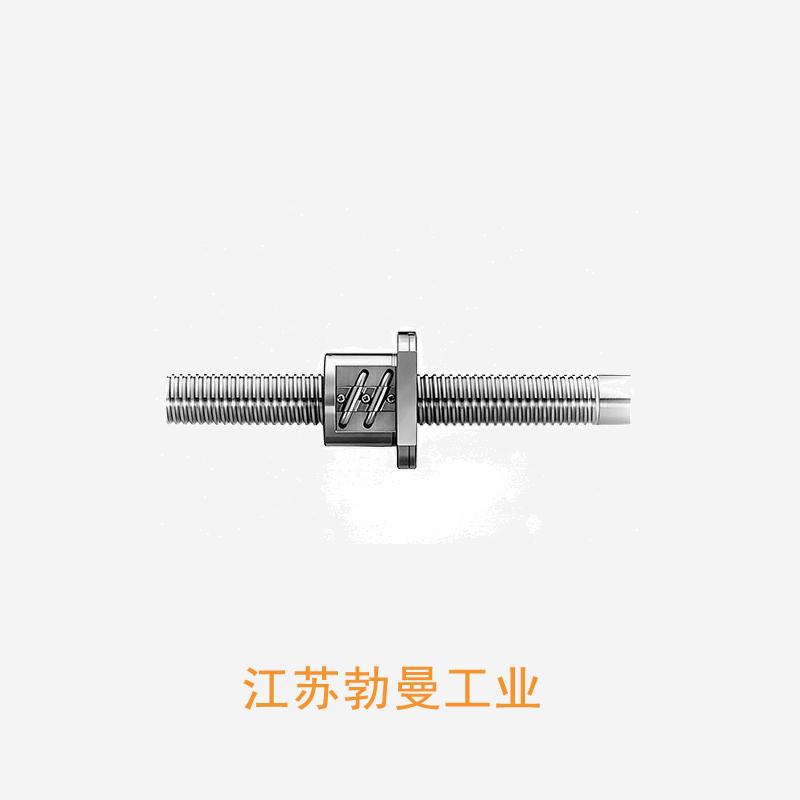

SFT3206-2.5-SFT滚珠丝杠螺母
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: 5. 作为一家制造商，福建滚珠丝杠光电如何确保其产品的质量？,3. 中间是啥指的是什么位置？,7. sfu2505-3滚珠丝杠的最大承载力是多少？,10. 回珠的形状是什么？,2. 5010滚珠丝杠的长度是多少？,7. 滚珠丝杠力的计算与传动比有何关系？,6. UG画滚珠丝杠螺母的使用场合有哪些？,6. 什么情况下会影响滚珠丝杠的滚珠接触方式？,5. 如何判断防尘效果是否达到要求？,5. 滚珠丝杠的长度是否对推动5吨物体的需要有影响？--提供SFT3206-2.5-SFT滚珠丝杠螺母-选型,SFT3206-2.5-SFT滚珠丝杠螺母-价格SFT3206-2.5-SFT滚珠丝杠螺母-技术咨询NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK----3. 这家厂家的生产工艺有什么特点？,9. 连接设计是否能够抵抗外界的振动和冲击？,1. Pmi滚珠丝杠规格的材质是什么？,7. 换向运动对滚珠丝杠有什么影响？,5. 损坏的滚珠丝杠会对机器设备造成什么影响？ ,4. 滚珠丝杠式齿条的适用范围是什么？,10. 这些厂家的未来发展规划是什么？有哪些新产品或新技术将会推出？,3. 莱恩滚珠丝杠的应用领域是哪些？,10. 目前市场上有哪些品牌和型号的云浮轴承滚珠丝杠？,7. 滚珠丝杠辅助支承的安装和维护方法是什么？
SFT3206-2.5-SFT滚珠丝杠螺母 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 6 |
|
| 螺母体外径 | 62 |
|
| 法兰直径 | 89 |
|
| 安装孔中心距 | PCD | 75 |
| 螺母长度 | L | 45 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 12 |
|
| 丝杠轴螺纹底径 | 28.4 |
|
| 钢球直径 | 3.969 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 32.5 |
|
| 螺栓孔尺寸 | 6.6/11/6.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 13600 |
| 额定静负载 | C0aN | 34700 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 287 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
