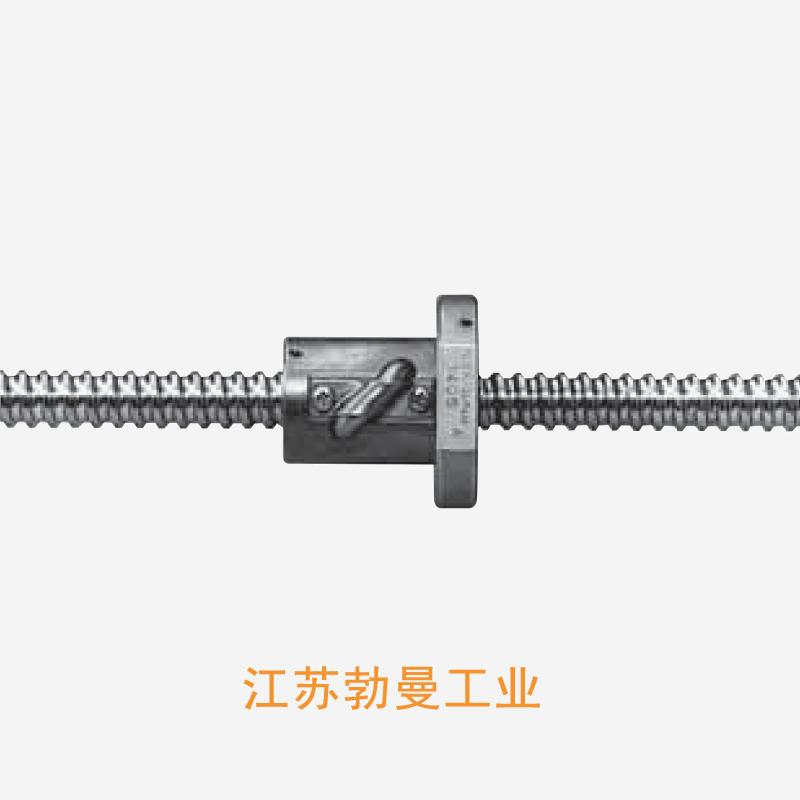

RNFTL2020A3S-RNFTL滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RNFTL
- 类型:
- 属性: 7. thk滚珠丝杠间隙调节会对机器的性能产生影响吗？,6. 中山轧制公司是否有其他尺寸的滚珠丝杠产品可以提供？,7. 固定滚珠丝杠座时需要使用哪些工具？,9. 滚珠丝杠在伸缩杆中的维护保养方法有哪些？,7. 调节滚珠丝杠左右摆动需要注意哪些细节和注意事项？,5. 如何避免线切割滚珠丝杠抱死的情况发生？,9. 梯形杠和滚珠丝杠的应用范围有哪些差异？,3. 采用什么材料制造？,8. 这种规格的滚珠丝杠的价格如何？,6. 如何在线切割滚珠丝杠上涂抹润滑剂？--提供RNFTL2020A3S-RNFTL滚珠丝杠-图纸,RNFTL2020A3S-RNFTL滚珠丝杠-规格RNFTL2020A3S-RNFTL滚珠丝杠-库存NSK 搬送用滚珠丝杠 1．特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝杠轴与螺母分----2. 什么是自锁？,7. 解耦对产品的生产成本有何影响？,10. 在使用过程中如何及时发现并处理滚珠丝杠导轨晃动的问题？,6. 他们的滚珠丝杠升降台是否通过了哪些认证？,5. 安装滚珠丝杠螺母需要多长时间？,4. 如何判断滚珠丝杠间隙是否需要清除？,10. 滚珠丝杠的加工过程中有哪些常见问题和解决方法？,3. 这种模组的使用寿命是多久？,6. 滚珠丝杠运动异常的解决方法有哪些？,7. 滚珠丝杠的制造材料有哪些？
RNFTL2020A3S-RNFTL滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 20 |
|
| 螺母体外径 | 35 |
|
| 法兰直径 | 68 |
|
| 安装孔中心距 | PCD | 52 |
| 螺母长度 | L | 59 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 12 |
|
| 丝杠轴螺纹底径 | 17.3 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1.5×2 |
|
| 滚珠节圆直径 | 20.75 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 7010 |
| 额定静负载 | C0aN | 15400 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | Ct10 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
