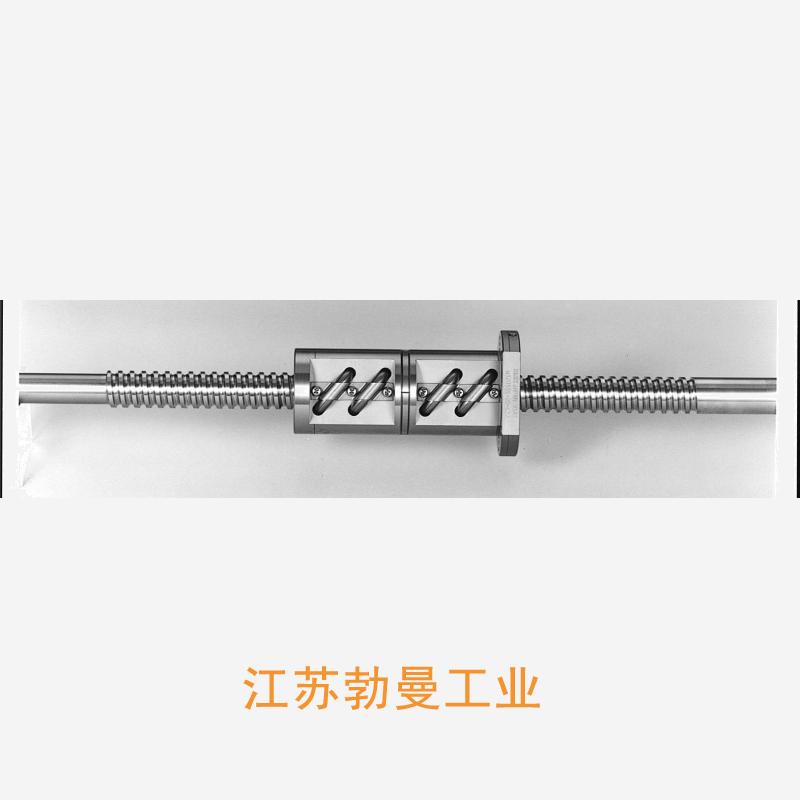

SFT2004-5-PFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: 管循环式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠
- 属性: 10. 如何选择适合自己需求的湖北研磨滚珠丝杠规格？,7. 哪些型号的性能最出色？,8. 中山研磨滚珠丝杠有哪些不同的型号和规格？,8. 如何进行滚珠丝杠的维护和保养？,4. 为什么滚珠丝杠需要注油？ ,1. 什么是滚珠丝杠？,8. 他们的销售渠道和市场覆盖范围如何？,3. 如何确定滚珠丝杠轴径的大小？,3. 该设备使用的场景有哪些？ ,9. 滚珠丝杠动的运动轨迹是什么？--提供SFT2004-5-PFT滚珠丝杠-,SFT2004-5-PFT滚珠丝杠-SFT2004-5-PFT滚珠丝杠-NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限d·n值 标准规格：≦----2. 为什么滚珠丝杠需要单向自锁？,7. 滚珠丝杠精度的测量对机械加工有何影响？,2. 滚珠丝杠和模组的装配需要多长时间？,4. UG软件中如何创建滚珠丝杠？,8. 该参数表中的数据如何解读？,9. 滚珠丝杠的价格如何？ ,9. 滚珠丝杠需要进行维护保养吗？,10. 山东的滚珠丝杠售后服务如何？,9. 如何保证滚珠丝杠装配的质量？,3. 它的使用寿命有多长？
SFT2004-5-PFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 4 |
|
| 丝杠轴底径 | 17.8 |
|
| 滚珠节圆直径 | 20.3 |
|
| 钢球直径 | 2.381 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 40 |
|
| 法兰直径 | 63 |
|
| 螺母长度 | 49 |
|
| 螺母安装 | PCD | 51 |
| 额定动负载 | CaN | 8600 |
| 额定静负载 | C0aN | 21500 |
| 有效圈数 | 2.5×2 |
|
| 法兰盘宽度 | 11 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | 9.5 |
|
| 法兰安装孔沉孔深度 | 5.5 |
|
| 轴向刚度 | KNm | 309 |
