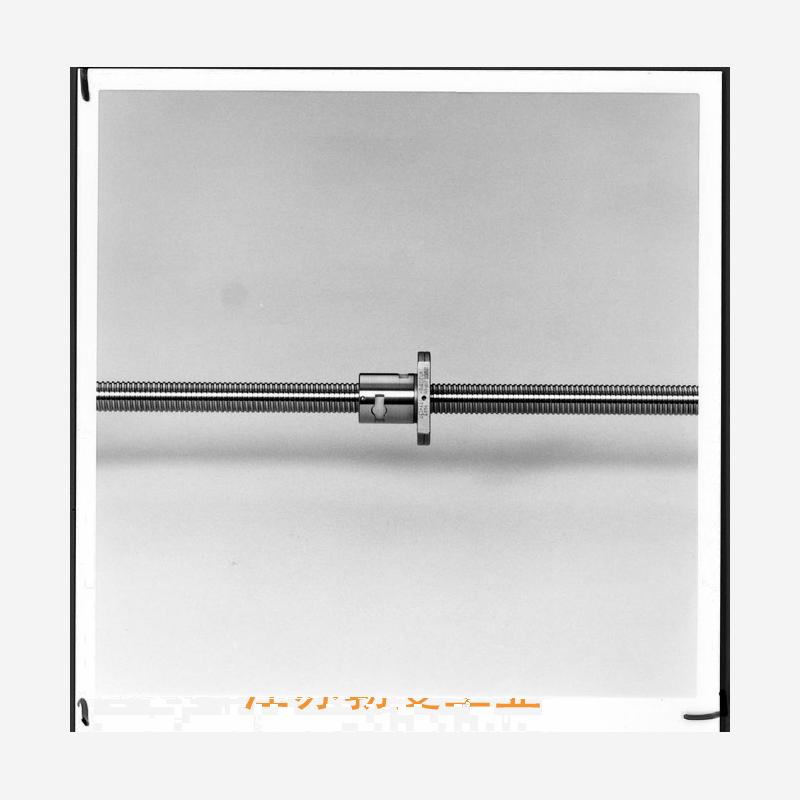

SFD5008-6-NSK DFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: 内循环式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠
- 属性: 8. 它的外形尺寸是多少？,3. 滚珠丝杠和螺母的材质有什么特点？,9. 滚珠丝杠与普通螺纹杆的区别在哪里？,1. 该浙江滚珠丝杠厂家具体是哪家公司？,9. 如何调整滚珠丝杠的导程？,9. 是否可以接受定制生产？,10. 滚珠丝杠定位精度补偿是否会影响机械设备的寿命？,9. 滚珠丝杠的经济性因素有哪些？ ,5. 如何测量滚珠丝杠螺距？,3. 滚珠丝杠T型丝杆适用于哪些行业或领域？--提供SFD5008-6-NSK DFD滚珠丝杠-图纸,SFD5008-6-NSK DFD滚珠丝杠-选型SFD5008-6-NSK DFD滚珠丝杠-参数NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度,请咨询N----9. 是否提供滚珠丝杠产品的样品或者试用装置？试用装置的使用条件是怎样的？,5. 安装丝杠双滚珠需要哪些工具？,8. 这种滚珠丝杠的价格如何？,2. 刚度对滚珠丝杠轴承的运作有什么影响？,8.滚珠丝杠座结构的安装步骤是什么？,3. 测量滚珠丝杠螺距需要用到什么工具？ ,2. 为什么选择在机床滚珠丝杠上使用银材料？,8. 滚珠丝杠保护标准对于生产效率有何影响？,6. 维护滚珠丝杠需要注意哪些事项？,2. 垫片的材料有哪些选择？
SFD5008-6-NSK DFD滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 8 |
|
| 丝杠轴底径 | 46.3 |
|
| 滚珠节圆直径 | 51.25 |
|
| 钢球直径 | 4.762 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 70 |
|
| 法兰直径 | 112 |
|
| 螺母长度 | 96 |
|
| 螺母安装 | PCD | 90 |
| 额定动负载 | CaN | 42400 |
| 额定静负载 | C0aN | 142000 |
| 有效圈数 | 1×6 |
|
| 法兰盘宽度 | 18 |
|
| 法兰安装孔通孔直径 | 11 |
|
| 法兰安装孔沉孔直径 | 17.5 |
|
| 法兰安装孔沉孔深度 | 11 |
|
| 轴向刚度 | KNm | 887 |
