SFT3206-3-ZFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: 6. 滚珠丝杠副p和t的工作原理是什么？,6. 在制造过程中，有没有一些技术可以减小滚珠丝杠的噪音？,2. 什么是滚珠丝杠？它有什么作用？,8. 滚珠丝杠副三维的使用寿命有多久？,7. 滚珠丝杠的工作原理是什么？ ,8. 双滚珠丝杠的制造材料对选型有什么影响？,10. 不同等级精度的滚珠丝杠适用于哪些场合？,1. 滚珠丝杠是什么？,3. 它在铣床中的具体作用是什么？,5. 该厂家的产品质量如何保证？--提供SFT3206-3-ZFT滚珠丝杠-选型,SFT3206-3-ZFT滚珠丝杠-参数SFT3206-3-ZFT滚珠丝杠-库存NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限d·n值 ----4. 上银的滚珠丝杠下载需要付费吗？,8. 该厂家的滚珠丝杠是否通过了质量认证？,5. 是否需要特殊设备进行测试？,6. 潮州轴承滚珠丝杠的材质是什么？,1. 这家来宾滚珠丝杠厂家有多久的历史？,7. UG软件中如何添加丝杠滚珠的标注和注释？,8. 该升降机可以在什么样的环境下使用？,5. 拆卸滚珠丝杠螺母的步骤是什么？,4. 滚珠丝杠的优点有哪些？,7. 多头的滚珠丝杠的尺寸规格有哪些？
SFT3206-3-ZFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 6 |
|
| 螺母体外径 | 62 |
|
| 法兰直径 | 89 |
|
| 安装孔中心距 | PCD | 75 |
| 螺母长度 | L | 57 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 12 |
|
| 丝杠轴螺纹底径 | 28.4 |
|
| 钢球直径 | 3.969 |
|
| 有效圈数 | 1.5×2 |
|
| 滚珠节圆直径 | 32.5 |
|
| 螺栓孔尺寸 | 6.6/11/6.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 15900 |
| 额定静负载 | C0aN | 41200 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 339 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

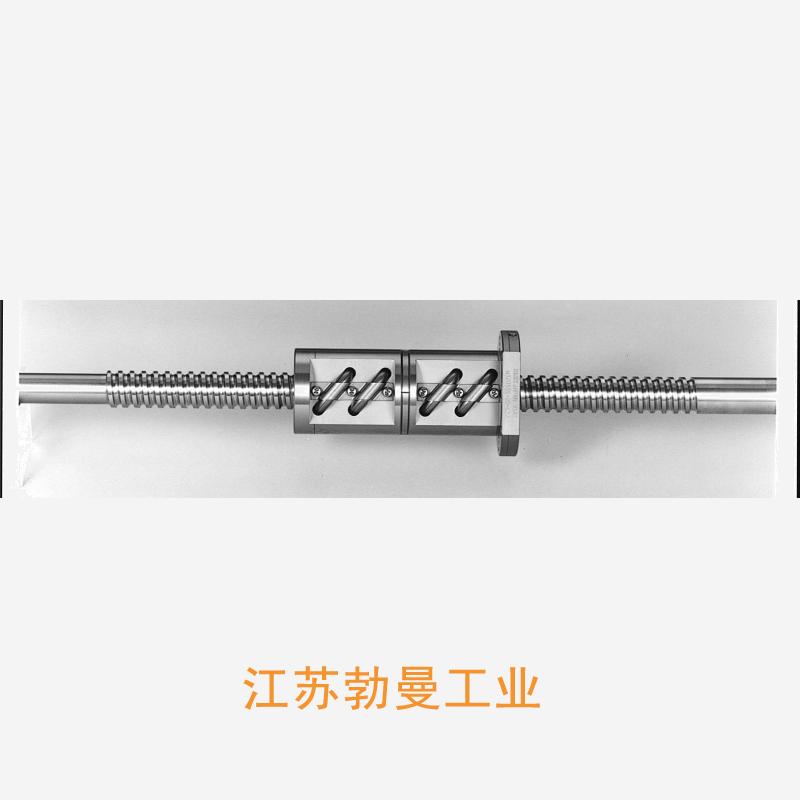

| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
