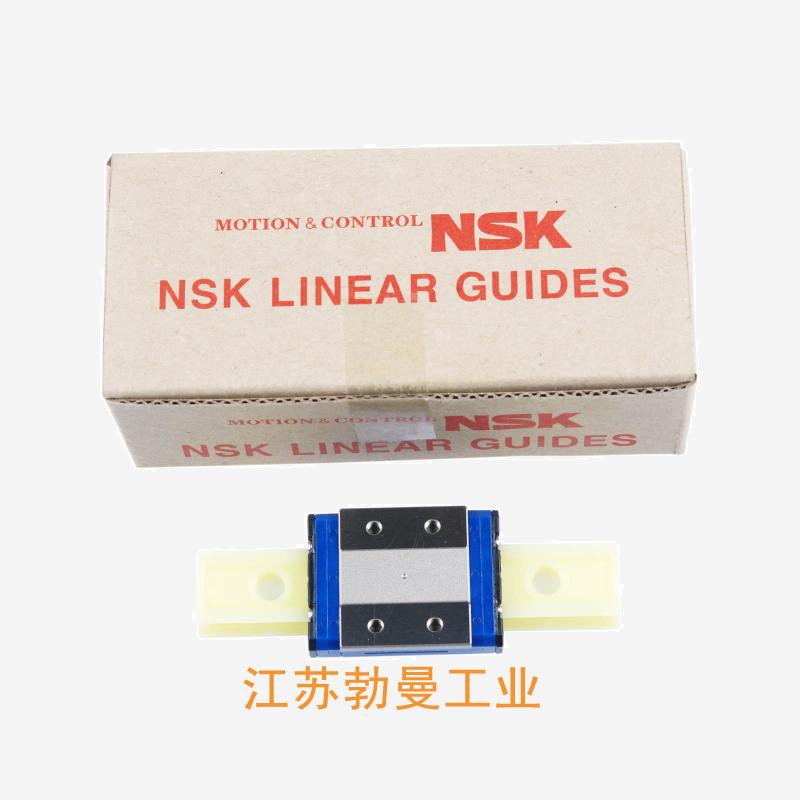

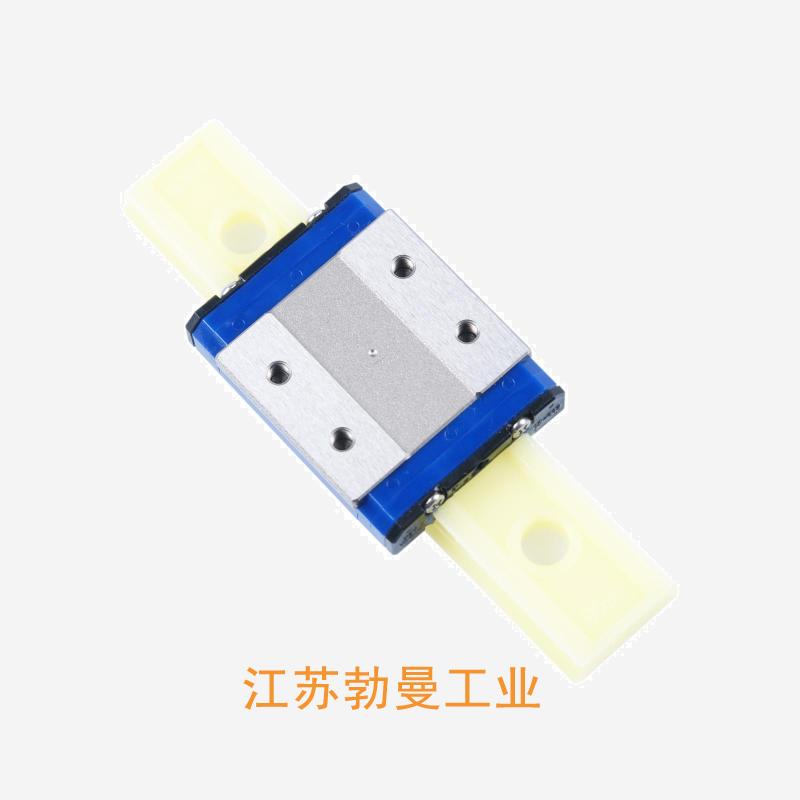

PE09TR-NSK PE导轨
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: PE-TR
- 类型: NSK PE系列
- 属性: 6. 如何维护滚珠丝杠？,2. T型丝杆和滚珠丝杠的精度有何差异？,10. 它的安装方式有哪些？,10. 如何保养和维护滚珠丝杠？,4. sfu滚珠丝杠的优点和缺点是什么？,4. 如何正确选型thk kx滚珠丝杠？,7. 该供应商的滚珠丝杠升降机是否易于维护和保养？,10. 该滚珠丝杠g4010l是否有其他型号或规格可选？,8. 滚珠丝杠精度等级c3的安装需要注意哪些事项？,4. 有没有批发滚珠丝杠的最低数量要求？--提供PE09TR-NSK PE导轨-价格,PE09TR-NSK PE导轨-图纸PE09TR-NSK PE导轨-价格NSK微型宽幅直线导轨 PE系列 ◆运动性能 通过对循环部分的新设计,实现了钢球平滑地循环。 ◆重量轻 由于滑块主体的一部分采用了树脂材料,与以往产品相比,滑块重量大约减轻了20％。 ◆好音质 由于循环孔部分采用了树脂构件,减少了形成金属相互碰撞地主要因素。 ◆低产尘 完成了包括滑块整体结构在内的抑制产尘设计。 ◆出色的防尘性能 将轨道侧面和滑块内壁设计成迷宫或密----5. 滚珠丝杠举升机的使用寿命有多长？,1. 滚珠丝杠是什么？,4. 加工滚珠丝杠需要使用哪些工具和刀具？,8. 江苏冷轧滚珠丝杠的直径在市场上是否常见？,4. 揭阳冷轧滚珠丝杠螺母有哪些特点和优势？,9. 这个滚珠丝杠的精度是多少？,6. 固定方式的安装步骤是什么？,10. 如何解决滚珠丝杠圆度公差超标的问题？,9. 滚珠丝杠预拉伸结构的维护保养方法是什么？,7. WL型滚珠丝杠的循环方式在何种应用场景下更加适用？
PE09TR-NSK PE导轨 产品参数
尺寸 单位：mm
| 组合高度 | 12 |
|
| 滑块宽度 | 30 |
|
| 滑块长度 | 39.8 |
|
| 滑块径向安装孔距 | 21 |
|
| 滑块轴向安装孔距 | 12 |
|
| 滑块安装孔尺寸 | M3x0.5x3 |
|
| 导轨宽度 | 18 |
|
| 导轨高度 | 7.5 |
|
| 导轨孔距 | 30 |
|
| 导轨安装孔尺寸 | 3.5x6x4.5 |
|
| 额定动载荷 | CkN | 2.39 |
| 额定静载荷 | CokN | 4.5 |
| 产品大小系列 | 9 |
|
| 滑块结构 | 方型 |
