MPFD0600.5-3-NSK DFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: 1. 滚珠丝杠的尺寸规格是什么？,1. 这款1040无心磨床滚珠丝杠的最大工作直径是多少？,9. 滚珠丝杠的安装和维护需要注意哪些事项？,3. 这个滚珠丝杠是用于什么设备的？,1. 滚珠丝杠精度与产品的使用寿命有何关系？,8. 滚珠丝杠轴承加工的应用范围有哪些？,3. 滚珠丝杠防晃装置有哪些主要组成部分？,5. 河南微型滚珠丝杠是如何进行代理的？,5. 贵厂的生产能力和产量如何？,7. 这家厂家的客户群体主要是哪些行业？--提供MPFD0600.5-3-NSK DFD滚珠丝杠-图纸,MPFD0600.5-3-NSK DFD滚珠丝杠-库存MPFD0600.5-3-NSK DFD滚珠丝杠-技术咨询NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。----6. 如何判断滚珠丝杠的同心度是否合格？,4. 如何选择适合的直线滑块和滚珠丝杠？,4. 滚珠丝杠的应用领域有哪些？,7. TBI滚珠丝杠的材料是否对环境友好？,5. 如果我需要购买一些滚珠丝杠，并且需要根据工作要求选择正确的扭矩和推力，我应该如何使用这个对照表？,1. 什么是滚珠丝杠伺服电机？,9. 滚珠丝杠螺母的维护保养方法有哪些？,6. 这种滚珠丝杠的价格是多少？,4. 滚珠丝杠的不同结构形式有什么区别？,9. 该公司的员工福利如何？
MPFD0600.5-3-NSK DFD滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 6 |
|
| 导程 | 0.5 |
|
| 螺母体外径 | 12 |
|
| 法兰直径 | 24 |
|
| 安装孔中心距 | PCD | 18 |
| 螺母长度 | L | 13 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 3 |
|
| 丝杠轴螺纹底径 | 5.6 |
|
| 钢球直径 | 0.4 |
|
| 有效圈数 | 1×3 |
|
| 滚珠节圆直径 | 6.1 |
|
| 螺栓孔尺寸 | 3.4 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 205 |
| 额定静负载 | C0aN | 430 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 66 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

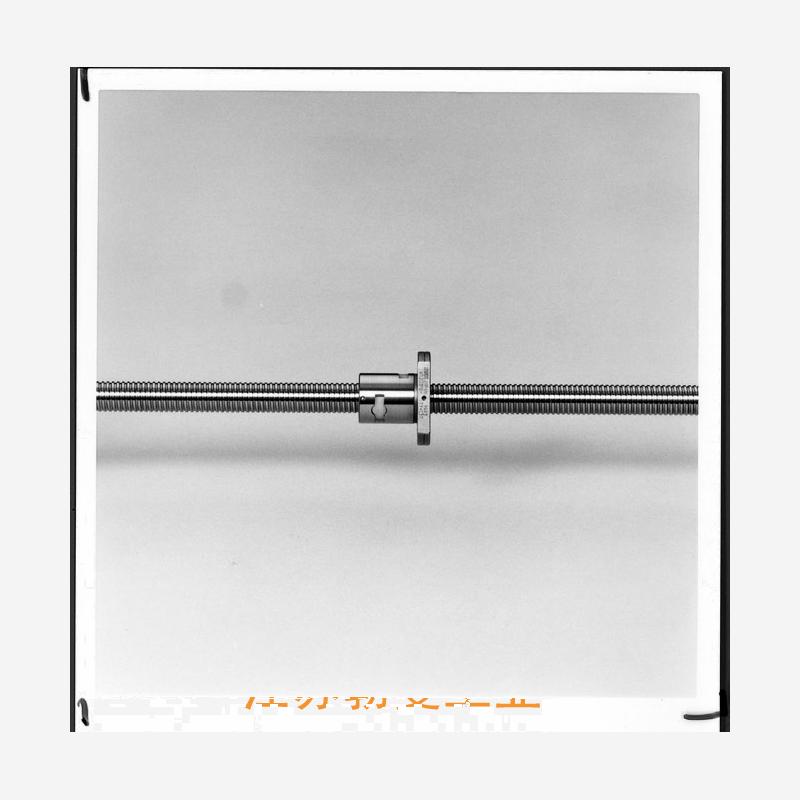

| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
