USFC1520-1.5-USFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: 端盖式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠

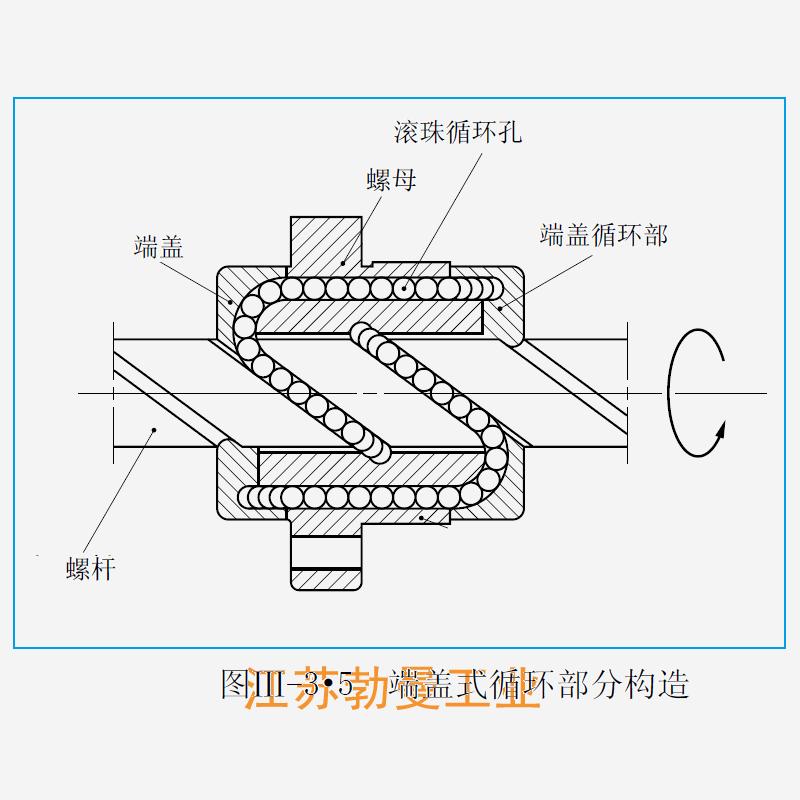

- 属性: 10. 1620滚珠丝杠的价格是多少？,5. 滚珠丝杠滚珠脱落是否会对机器的精度造成影响？,9. 它的生产工艺是怎样的？,10. 如何安装和维护宁波igw滚珠丝杠？,6. 列数与滚珠丝杠的噪声水平有什么关系？,2. 滚珠丝杠是用于什么领域的？,7. 该升降机是否可以定制尺寸和颜色？,9. 如何提高滚珠丝杠的效率？,8. How long does the SW ball screw typically last before needing replacement?,6. 滚珠丝杠的结构是怎样的？--提供USFC1520-1.5-USFC滚珠丝杠-参数,USFC1520-1.5-USFC滚珠丝杠-图纸USFC1520-1.5-USFC滚珠丝杠-价格NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 ----10. 滚珠丝杠的未来发展趋势是什么？,5. 如何判断滚珠丝杠副是否符合检验标准？,7. 什么是滚珠丝杠？,1. 什么是步进电机滚珠丝杠电动滑台？,6. 这个支撑座的最大承载能力是多少？,6. 德国滚珠丝杠的价格相对于其他国家的滚珠丝杠如何？,5. 该滚珠丝杠的精度等级是多少？,10. 选型时应该如何确定产品的尺寸和外观设计？,7. 该品牌的产品在市场上的竞争优势是什么？,9. 滚珠丝杠T7的价格是多少？
USFC1520-1.5-USFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 15 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | 12.2 |
|
| 滚珠节圆直径 | 15.5 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 34 |
|
| 法兰直径 | 55 |
|
| 螺母长度 | 45 |
|
| 螺母安装 | PCD | 45 |
| 额定动负载 | CaN | 5070 |
| 额定静负载 | C0aN | 8730 |
| 有效圈数 | 1.7×1 |
|
| 法兰盘宽度 | 10 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 97 |
