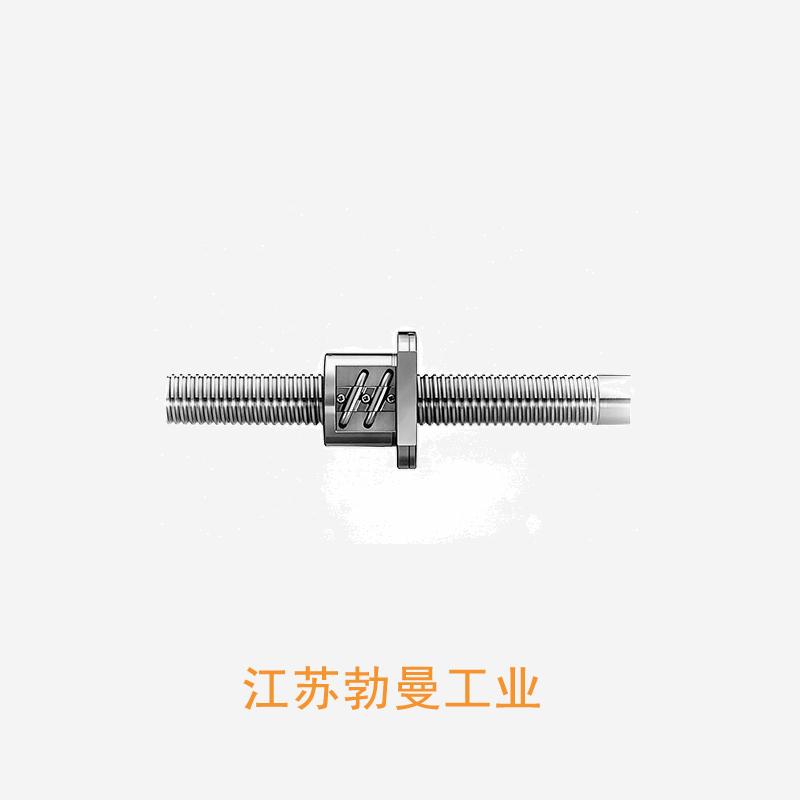

ZFT3204-5-LSFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: 5. 选择滚珠丝杠外径时应该注意哪些安装要求？,6. 滚珠丝杠移动距离的精度如何保证？ ,6. 是否存在一定的温度、湿度等环境因素对滚珠丝杠摩擦力下降的影响？,8. 这个零件的维护保养方式是什么，有没有特别的要求？,8. 测绘滚珠丝杠需要注意哪些问题？,9. 如何提高滚珠丝杠的匀速转矩？,7. 该厂家的价格相对于同行业其他厂家如何？,9. 有哪些品牌生产苏州台湾上银滚珠丝杠？,9. 滚珠丝杠螺母传动与其他传动方式相比有何不同？,4. 滚珠丝杠的精度等级有哪些？如何选择适当的精度等级？--提供ZFT3204-5-LSFT滚珠丝杠-库存,ZFT3204-5-LSFT滚珠丝杠-参数ZFT3204-5-LSFT滚珠丝杠-图纸NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限d·n----9. 使用该升降机需要哪些注意事项？,8. 安装滚珠丝杠铁珠的难度如何？,10. 余程大小对滚珠丝杠的价格有何影响？,6. 如何使用这个公式进行计算？,5. 这个滚珠丝杠的耐用性如何？,3. 调试过程中如何检查滚珠丝杠的质量和性能？,4. 断轴后会对机器产生什么影响？,6. 是否有预防措施来避免滚珠丝杠打滑？,1. 滚珠丝杠是什么？ ,8. 滚珠丝杠副的价格是多少？
ZFT3204-5-LSFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 4 |
|
| 丝杠轴底径 | 29.8 |
|
| 滚珠节圆直径 | 32.3 |
|
| 钢球直径 | 2.381 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 54 |
|
| 法兰直径 | 81 |
|
| 螺母长度 | 49 |
|
| 螺母安装 | PCD | 67 |
| 额定动负载 | CaN | 5800 |
| 额定静负载 | C0aN | 17500 |
| 有效圈数 | 2.5×1 |
|
| 法兰盘宽度 | 12 |
|
| 法兰安装孔通孔直径 | 6.6 |
|
| 法兰安装孔沉孔直径 | 11 |
|
| 法兰安装孔沉孔深度 | 6.5 |
|
| 轴向刚度 | KNm | 461 |
