UPFC1650-1-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

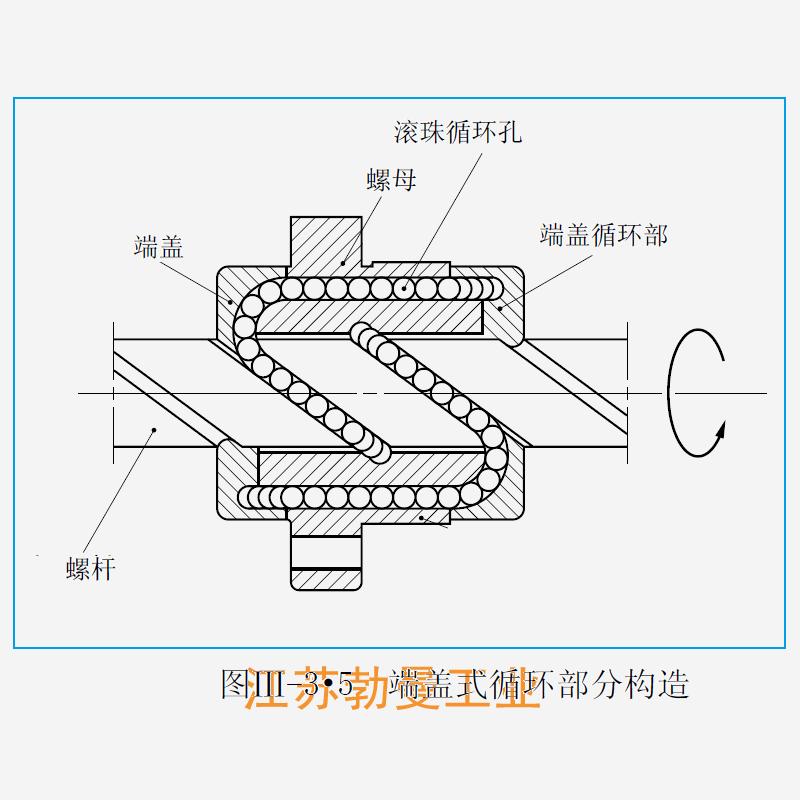

- 属性: 6. 滚珠丝杠的滚珠材料是否会影响其使用环境？,7. 滚珠丝杠传动的最大速度与润滑方式有什么关系？,4. 它能承受多大的负荷？,8. 安装滚珠丝杠螺母时需要注意哪些细节？,5. 如何评估滚珠丝杠的质量？,9. 花键螺母的耐磨性和耐腐蚀性如何？,9. 安徽零间隙滚珠丝杠的维护保养方法有哪些？,10. 高速滚珠丝杠的转速是否会影响其价格？,6. 滚珠丝杠的精度有多高？,2. 滚珠丝杠是用于什么领域的？--提供UPFC1650-1-UPFC滚珠丝杠-规格,UPFC1650-1-UPFC滚珠丝杠-库存UPFC1650-1-UPFC滚珠丝杠-图纸NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）极限----10. 滚珠丝杠磨床加工工艺流程的应用范围是什么？,2. 它的功率和工作速度是多少？,2. 更换丝杠丝母需要哪些工具？,10. 如何保养和维护上海tbi滚珠丝杠？,6. 这个滚珠丝杠的密度是多少？,1. 雕刻机滚珠丝杠螺母珠立是什么？ ,8. 这款产品的价格如何？,8. 哪些因素会导致滚珠丝杠噪声过大?,8. 如何根据使用要求选择合适的滚珠丝杠尺寸？,1. 滚珠丝杠的作用是什么？
UPFC1650-1-UPFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 50 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 55 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 50 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 13.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 0.7×2 |
|
| 滚珠节圆直径 | 16.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 4000 |
| 额定静负载 | C0aN | 6690 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 102 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

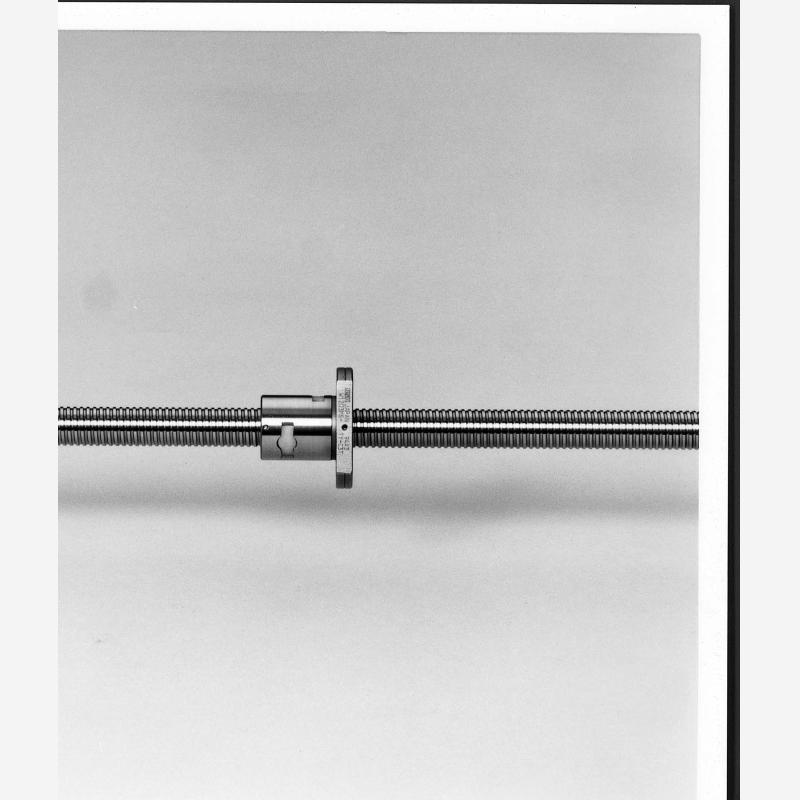

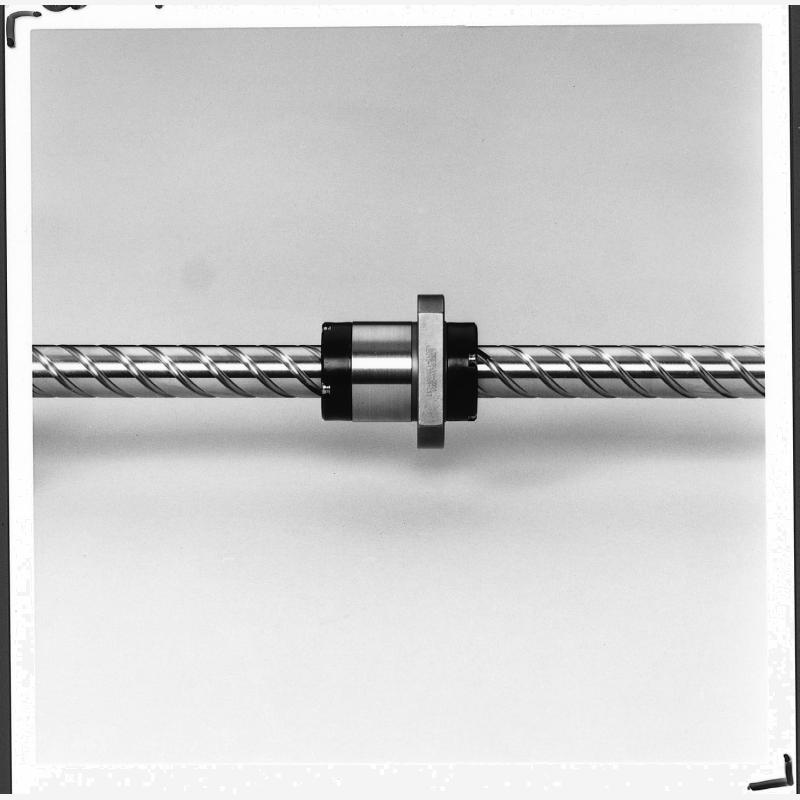

| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
