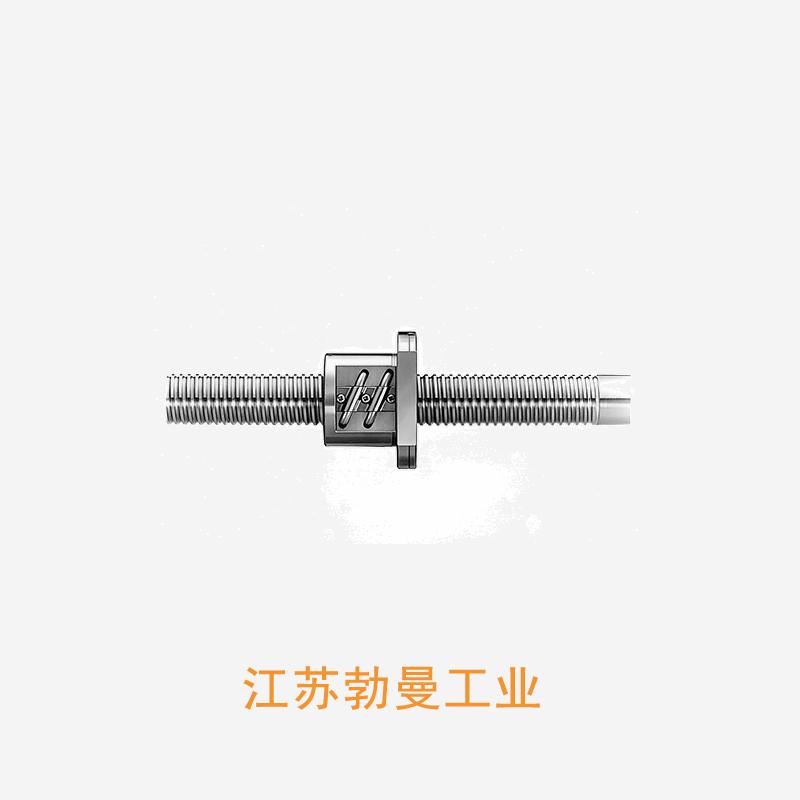

LSFT3225-2.5-PFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: 管循环式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠
- 属性: 5. 它的耐磨性如何？,9. 作动筒的安装要求有哪些？,9. 这个滚珠丝杠sfu2010-2有没有其他型号或尺寸可选？,2. 为什么需要滚珠丝杠推力计算公式？,5. 滚珠丝杠的角速度和导程对于机械设备的运转有何影响？,7. 这种滚珠丝杠的精度有多高？,9. 钢球掉落是否会导致滚珠丝杠的寿命缩短？ ,4. 2005年的滚珠丝杠传动有哪些特点？,9. 滚珠丝杠与电机连接方法的适用范围是什么？,4. 这种滚珠丝杠副的优点有哪些？--提供LSFT3225-2.5-PFT滚珠丝杠-选型,LSFT3225-2.5-PFT滚珠丝杠-技术咨询LSFT3225-2.5-PFT滚珠丝杠-图纸NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。----10. 滚珠丝杠和齿轮的性能参数有哪些不同？,7. 该丝杠是否容易受到腐蚀或氧化？ ,4. 滚珠丝杠滚珠的排法对滚珠丝杠的寿命有什么影响？,6. 两种杆件的结构型式有何不同？,9. 这种螺母副的使用范围是什么？,8. 如果没有及时修补，会对设备造成什么后果？,1. 钢珠填装滚珠丝杠副需要注意哪些问题？,7. 它的售后服务如何？ ,3. 滚珠丝杠的工作原理是什么？,1. 伊维莱循环滚珠丝杠是什么？
LSFT3225-2.5-PFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 25 |
|
| 丝杠轴底径 | 28.3 |
|
| 滚珠节圆直径 | 33.25 |
|
| 钢球直径 | 4.762 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 51 |
|
| 法兰直径 | 85 |
|
| 螺母长度 | 117 |
|
| 螺母安装 | PCD | 67 |
| 额定动负载 | CaN | 17900 |
| 额定静负载 | C0aN | 41800 |
| 有效圈数 | 2.5×1 |
|
| 法兰盘宽度 | 15 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | - |
|
| 法兰安装孔沉孔深度 | - |
|
| 轴向刚度 | KNm | 300 |
