  PSS1530N1D0311-PSS紧凑型滚珠丝杠

扫码获取价格库存技术资料

  PSS1530N1D0311-PSS紧凑型滚珠丝杠   产品参数

PSS1530N1D0311-PSS紧凑型滚珠丝杠

尺寸 单位:mm

丝杠轴外径
15
导程
30
螺母体外径
32
法兰直径
55
安装孔中心距 PCD
43
螺母长度 L
71
有效螺纹段 Lt
丝杠全长
311
螺母型号
法兰盘宽度
法兰厚度
丝杠轴螺纹底径
12.2
钢球直径
3.175
有效圈数
-
滚珠节圆直径
12.2
螺栓孔尺寸
注油孔
最大行程
153
常规行程
额定动负载 CaN
5500
额定静负载 C0aN
8580
重量 Kg
0.8
轴向间隙
0
精度等级
C5
导程精度代表运行距离误差 ep
0.023
导程精度变动 vu
0.018
轴心跳动
0.035
轴向刚度 KNm
轴心摆动
极限转速固定支撑
推荐支撑座

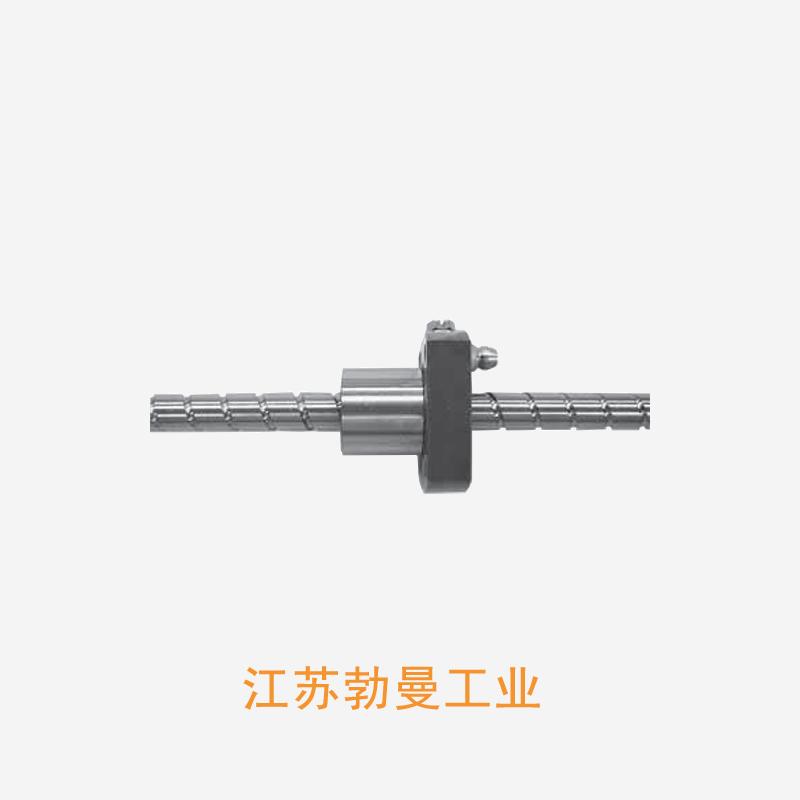

实物截图
尺寸截图
螺母尺寸截图
样本 pdf
