LPFC1616-6-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

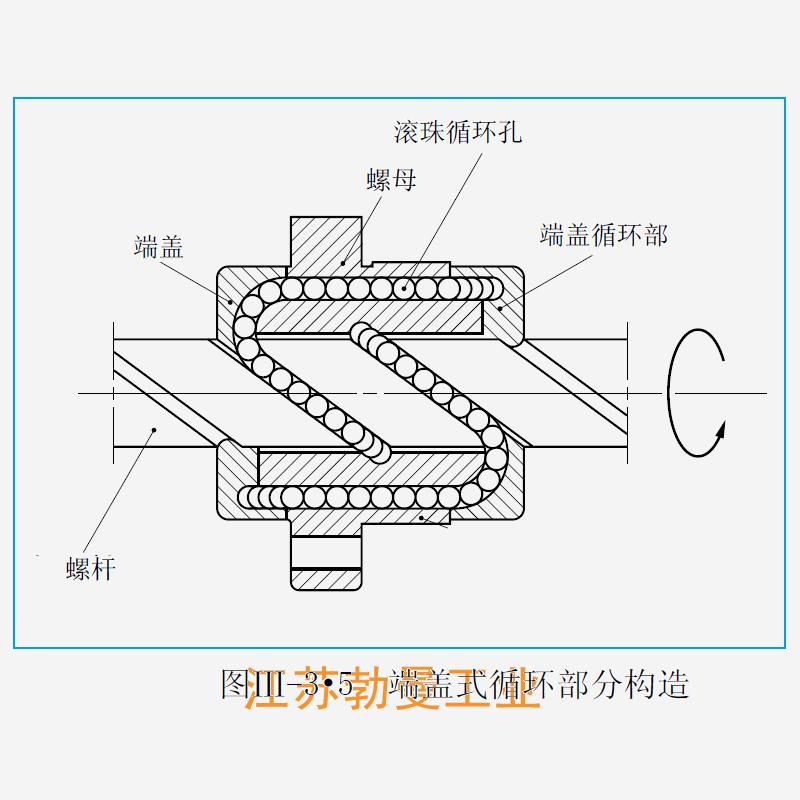

- 属性: 4. 滚珠丝杠的规格参数有哪些，需要注意哪些方面？,5. 该公司的生产工艺和设备有哪些优势？,6. 这种轴承的寿命和耐用性如何？,3. 滚珠丝杠是什么？,8. 滚珠丝杠滑台可以在哪些行业中使用？,8. 滚珠丝杠在立车上的应用对生产效率有何影响？,1. 咸宁台湾上银滚珠丝杠是什么材料制成的？,5. 该丝杠适用于哪些行业或领域？,5. 该滑台的使用寿命是多久？,4. 这种滚珠丝杠的材质是什么？--提供LPFC1616-6-UPFC滚珠丝杠-规格,LPFC1616-6-UPFC滚珠丝杠-参数LPFC1616-6-UPFC滚珠丝杠-图纸NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）极限----10. 滚珠丝杠导程的精度如何保证？,4. 这种联接套的尺寸和重量是多少？,8. 滚珠丝杠轴承使用寿命短的原因有哪些？,10. 这个滚珠丝杠的寿命有多长？,5. 这款银滚珠丝杠电动推杆的尺寸是多少？,1. 这家宁夏滚珠丝杠批发商的产品质量如何？,2. 什么是滚珠丝杠的轴承支撑？,1. 什么是THK滚珠丝杠？,4. 与传统的滚珠丝杠有什么不同？,4. 该厂家的产品在哪些领域应用广泛？
LPFC1616-6-UPFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 16 |
|
| 螺母体外径 | 32 |
|
| 法兰直径 | 53 |
|
| 安装孔中心距 | PCD | 42 |
| 螺母长度 | L | 38 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 13.7 |
|
| 钢球直径 | 2.778 |
|
| 有效圈数 | 1.7×4 |
|
| 滚珠节圆直径 | 16.65 |
|
| 螺栓孔尺寸 | 4.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 11600 |
| 额定静负载 | C0aN | 25000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 520 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
