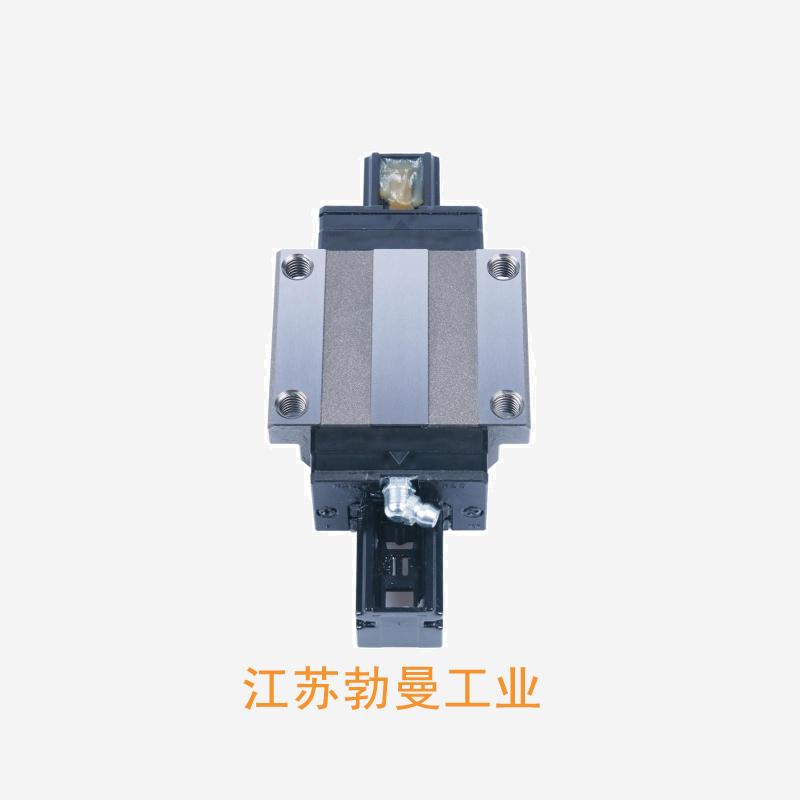

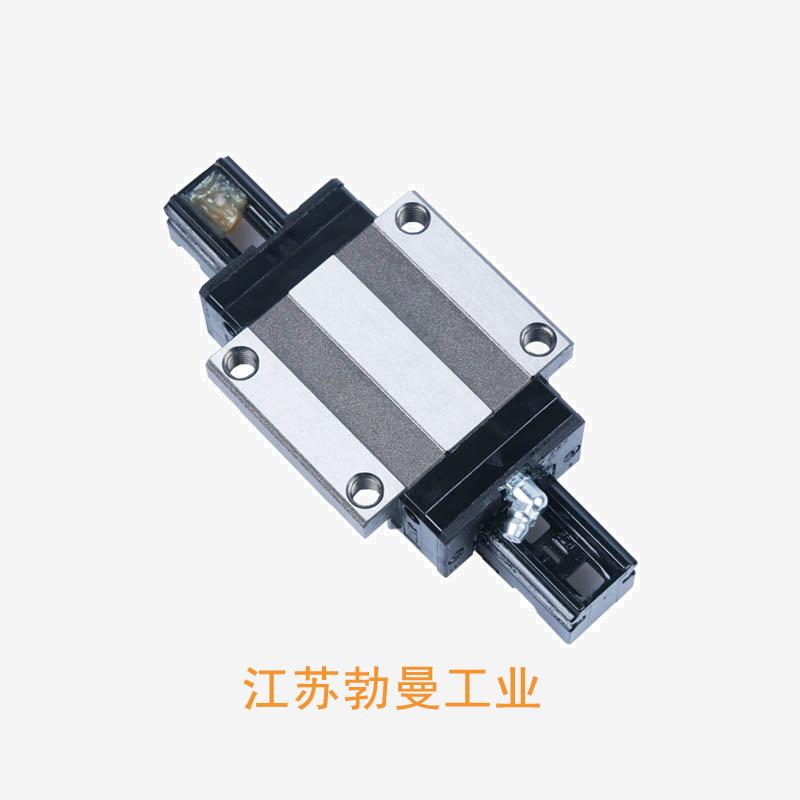

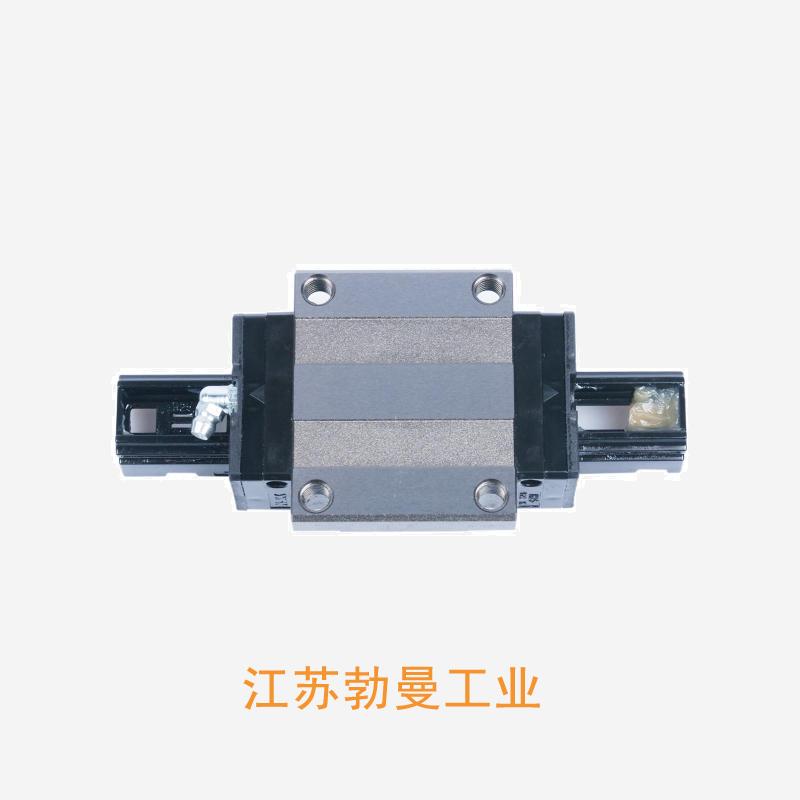

NH65EM-法兰直线导轨
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: NH-EM
- 类型: NSK NH系列
- 属性: 8. 该供应商的客户群体主要是哪些行业？,6. 滚珠丝杠在机械设计中有哪些重要作用和应用？,4. 滚珠丝杠支撑间的受力长度是指什么？,1. 微型滚珠丝杠副是什么？,7. 滚珠丝杠螺母副的维护保养需要注意哪些问题？,6. 这种螺母的防锈性能如何？,8. 滚珠丝杠的使用寿命有多长？,4. 滚珠丝杠的用途是什么？,2. 这种润滑脂有什么特点？ ,6. 安装滚珠丝杠导轨需要专业技能吗？ --提供NH65EM-法兰直线导轨-选型,NH65EM-法兰直线导轨-库存NH65EM-法兰直线导轨-规格NH直线导轨EM系列 具有四方向等负荷能力,高刚性型直线导轨,对应不同高精度 适用从一般产业到高精度的广泛用途的通用系列,具有标准化互换性。 通过将滚珠丝杠与沟槽的接触角度设为50°,提高了对使用上大量出现的上下方向负载的承受能力。 通过采用DF接触接受,提高了对导轨直角方向安装误差的吸收能力 由于采用偏移哥特式圆弧沟槽,滚珠以2点接触滚动,所以摩擦力小 能提供不锈钢型（SUS)NH----7. 用油润滑滚珠丝杠有什么缺点？,6. 轴承在滚珠丝杠中的选型注意事项有哪些？,2. 50滚珠丝杠的受力是否受到外界因素的影响？,3. 同步带和滚珠丝杠的精度有何差异？,9. 滚珠丝杠的螺距和直径对其精度和稳定性有何影响？,8. 研磨级滚珠丝杠的使用寿命是多长？,3. 宁夏加工滚珠丝杠的材质是什么？,7. 山东滚珠丝杠厂商的品牌影响力如何？,10. 企业未来的发展方向和规划如何？,3. 这款滚珠丝杠的材质是什么？
NH65EM-法兰直线导轨 产品参数
尺寸 单位：mm
| 组合高度 | 90 |
|
| 滑块宽度 | 170 |
|
| 滑块长度 | 193 |
|
| 滑块径向安装孔距 | 142 |
|
| 滑块轴向安装孔距 | 110 |
|
| 滑块安装孔尺寸 | M16x2x24 |
|
| 导轨宽度 | 63 |
|
| 导轨高度 | 53 |
|
| 导轨孔距 | 150 |
|
| 导轨安装孔尺寸 | 18x26x22 |
|
| 额定动载荷 | CkN | 190 |
| 额定静载荷 | CokN | 281 |
| 产品大小系列 | 65 |
|
| 滑块结构 | 法兰型 |
