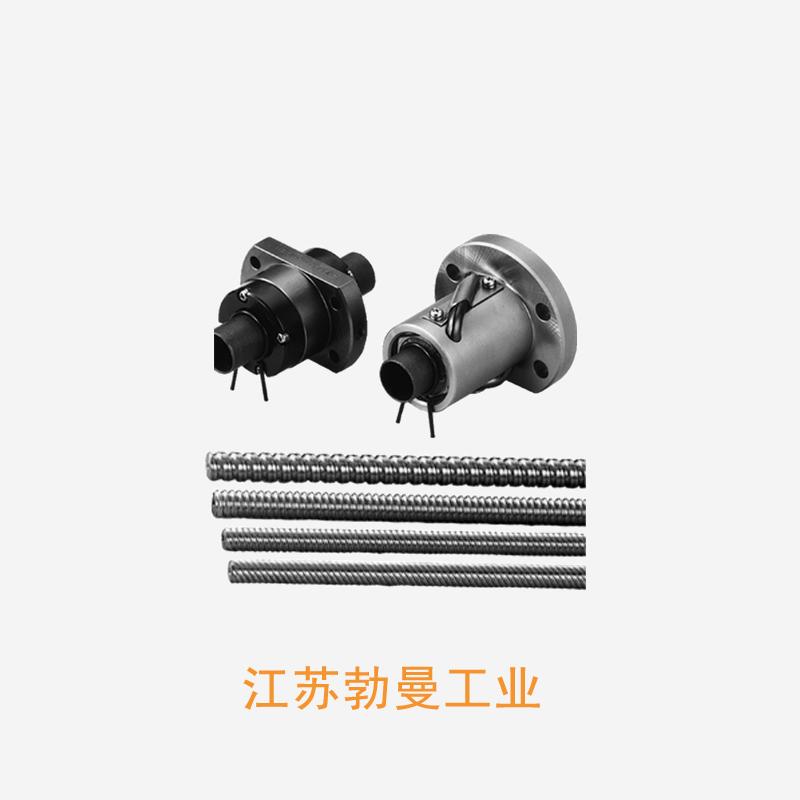

RNFBL1405A2.5S-NSK转造滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RNFBL
- 类型:
- 属性: 1. 什么是滚珠丝杠润滑油乳化？,5. 制动力的大小与滚珠丝杠副的制动方式有关吗？,6. 滚珠丝杠的缺点是什么？,2. 丝杠滚珠轴承有什么特点？,6. TK36滚珠丝杠副的出厂价是多少？,7. 安装内循环滚珠丝杠会不会影响机器的使用寿命？ ,8. 滚珠丝杠车床的使用范围有哪些？,9. 他们的产品在市场上的竞争力如何？有哪些优势和劣势？,7. 滚珠丝杠模组的维护保养方法是什么？,3. 磨制滚珠丝杠副的工作原理是什么？--提供RNFBL1405A2.5S-NSK转造滚珠丝杠-图纸,RNFBL1405A2.5S-NSK转造滚珠丝杠-规格RNFBL1405A2.5S-NSK转造滚珠丝杠-图纸NSK 搬送用滚珠丝杠 1．特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝----10. 滚珠丝杠两端支承的寿命如何？如何延长其寿命？,4. 该加工方式需要用到哪些设备和工具？ ,2. 该模组有哪些用途和应用场景？,3. 它的最大承载能力是多少？,6. 如何选择适合的滚珠丝杠模组？,3. 安装六安滚珠丝杠需要哪些工具和材料？,2. 它的作用是什么？ ,5. 如何测试TBI的定位精度？ ,4. 为什么会有人质疑滚珠丝杠的精度？,5. 滚珠丝杠的缺点是什么？
RNFBL1405A2.5S-NSK转造滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 14 |
|
| 导程 | 5 |
|
| 螺母体外径 | 32 |
|
| 法兰直径 | 50 |
|
| 安装孔中心距 | PCD | 40 |
| 螺母长度 | L | 40 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 11 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 14.5 |
|
| 螺栓孔尺寸 | 4.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 5260 |
| 额定静负载 | C0aN | 9720 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | Ct10 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
