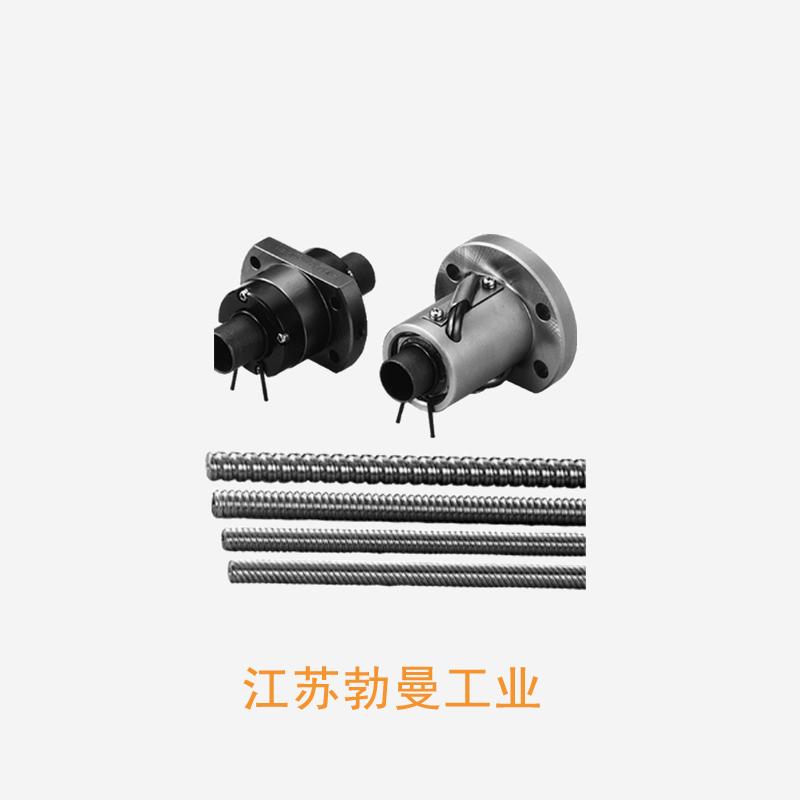

RNFCL1616A6-RNFCL转造丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RNFCL
- 类型:
- 属性: 5. 滚珠丝杠对起重机的精度有什么影响？,10. 滚珠丝杠参数规格的变化会对产品产生哪些影响？,9. 是否提供定制化服务或非标准产品？,10. 呼伦贝尔滚珠丝杠的价格和性价比如何？,7. 江西滚珠丝杠品牌的研发能力如何？,10. 滚珠丝杠螺距的测量需要注意哪些事项？,1. 肃宁滚珠丝杠是什么？,1. 滚珠丝杠是什么？ ,2. 为什么需要滚珠丝杠升角公式？,2. 滚珠丝杠的定位精度是如何衡量的？--提供RNFCL1616A6-RNFCL转造丝杠-参数,RNFCL1616A6-RNFCL转造丝杠-技术咨询RNFCL1616A6-RNFCL转造丝杠-技术咨询NSK 搬送用滚珠丝杠RNFCL 1．特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝----7. 这种滚珠丝杠的使用寿命是多长？,3. 调整车床滚珠丝杠间隙的步骤是什么？,8. 这种联接套与其他联接方式相比有什么不同？,7. 滚珠丝杠导轨副在工业生产中的应用有哪些？,8. 该平台装配完成后需要做哪些质量检验和测试？,5. 滚珠丝杠的应用领域有哪些？ ,8. 江苏轧制滚珠丝杠的直径与滚珠的大小有何关系？,2. 静载指的是什么情况下的负载？,4. 不锈滚珠钢丝杠厂家的生产工艺是什么？,2. 滚珠丝杠滚珠接触方式有哪些分类？
RNFCL1616A6-RNFCL转造丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 16 |
|
| 螺母体外径 | 32 |
|
| 法兰直径 | 53 |
|
| 安装孔中心距 | PCD | 42 |
| 螺母长度 | L | 38 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 13.5 |
|
| 钢球直径 | 2.778 |
|
| 有效圈数 | 1.7×4 |
|
| 滚珠节圆直径 | 16.65 |
|
| 螺栓孔尺寸 | 4.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 9860 |
| 额定静负载 | C0aN | 20800 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | Ct10 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
