RNFTL1616A3-NSK转造滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RNFTL
- 类型:
- 属性: 5. 如何保养和维护滚珠丝杠升降机构？,4. 滚珠丝杠导轨的优点和缺点是什么？,2. 使用滚珠丝杠连接支撑座能够带来什么样的好处？,1. 该滚珠丝杠厂家主要生产哪些类型的产品？,1. 滚珠丝杠配电机的原理是什么？,5. 江西轧制滚珠丝杠品牌的生产工艺是怎样的？,6. 中空滚珠丝杠附件的材料是什么？,7. 减速器对滚珠丝杠模组的性能有什么影响？,3. 折弯机后面的滚珠丝杠需要保养吗？,5. 滚珠丝杠的螺距角度对机械传动有什么影响？--提供RNFTL1616A3-NSK转造滚珠丝杠-参数,RNFTL1616A3-NSK转造滚珠丝杠-价格RNFTL1616A3-NSK转造滚珠丝杠-规格NSK 搬送用滚珠丝杠 1．特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝杠轴与螺母分别销售----4. 滑台的尺寸和重量是多少？,5. 滚珠丝杠的使用寿命和精度有哪些影响因素？,10. 烟台tgk滚珠丝杠与其他品牌的滚珠丝杠有何差异？,7. 这种滚珠丝杠副的使用寿命有多长？,7. 双列滚珠丝杠导轨滑台的耐用程度如何？,8. 这个丝杠的尺寸规格有哪些？ ,2. 什么因素会影响滚珠丝杠的精度？,9. 伺服电机滚珠丝杠传动方向的调整需要多长时间？,2. 滚动导轨有什么优点？,2. 滚珠丝杠有哪些优点？
RNFTL1616A3-NSK转造滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 16 |
|
| 螺母体外径 | 30 |
|
| 法兰直径 | 55 |
|
| 安装孔中心距 | PCD | 43 |
| 螺母长度 | L | 50 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 13.6 |
|
| 钢球直径 | 2.778 |
|
| 有效圈数 | 1.5×2 |
|
| 滚珠节圆直径 | 16.65 |
|
| 螺栓孔尺寸 | 6.6 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 4880 |
| 额定静负载 | C0aN | 9650 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | Ct10 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

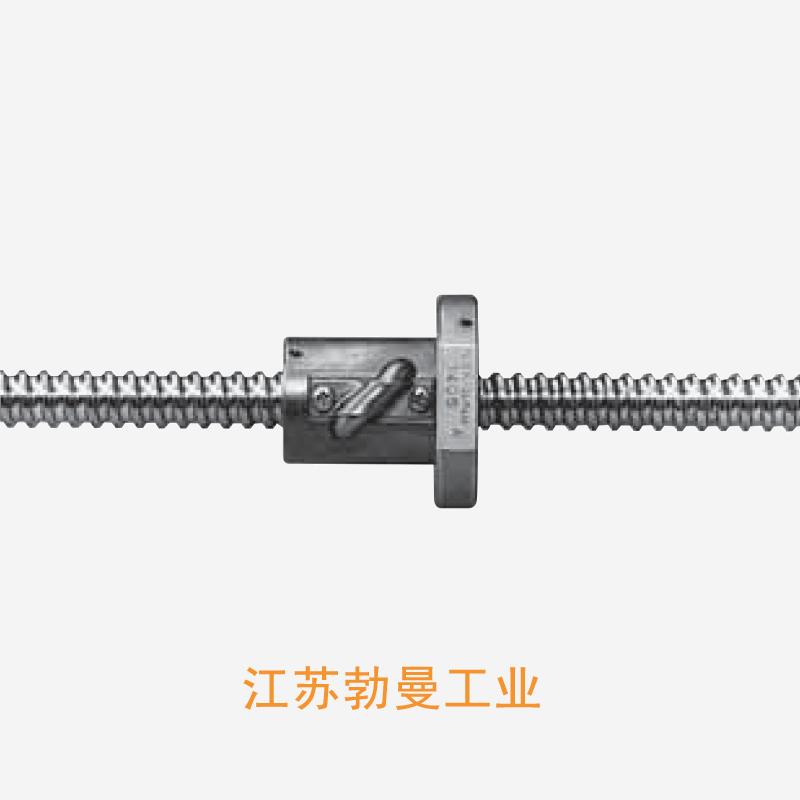

| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
