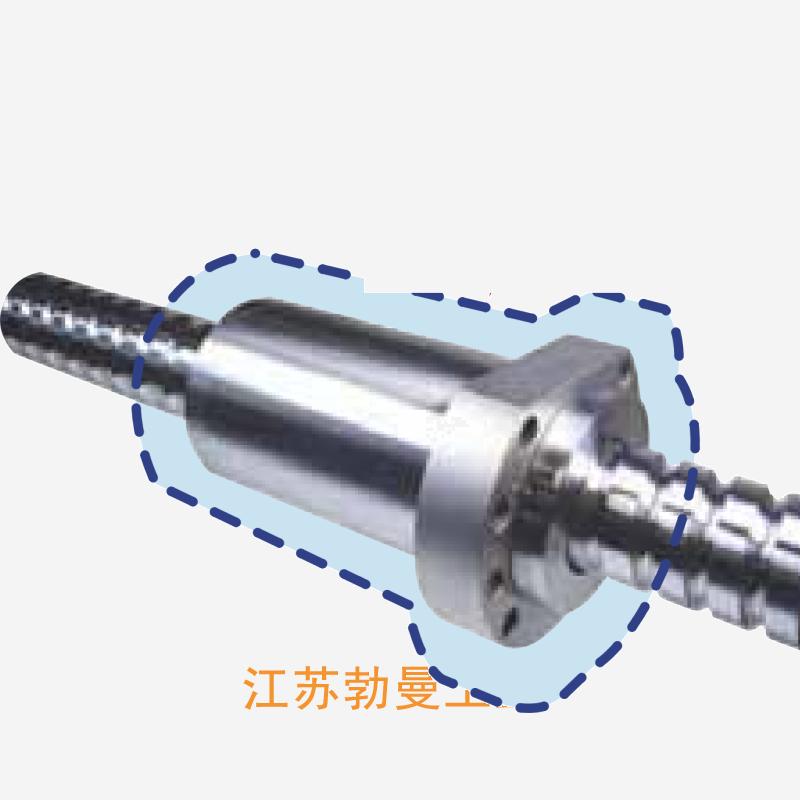

BSS4016-5E-BSS标准系列丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: BSS
- 类型:
- 属性: 2. 安装滚珠丝杠副需要用到哪些工具？,7. 未清洗滚珠丝杠会对设备造成什么影响？,5. 滚珠丝杠型的工作原理是什么？,10. 这种滚珠丝杠与其他滚珠丝杠有什么不同？,10. 滚珠丝杠的发展趋势如何？,5. What types of materials can be used in ball screw pair design software?,9. 有哪些因素会影响山西滚珠丝杠的价格？,8. 这份规格表中的滚珠丝杠珠子是否有不同的精度等级？,1. 什么是米泉循环滚珠丝杠？,7. 锁合不良会对滚珠丝杠造成什么影响？--提供BSS4016-5E-BSS标准系列丝杠-技术咨询,BSS4016-5E-BSS标准系列丝杠-图纸BSS4016-5E-BSS标准系列丝杠-技术咨询高速静音滚珠丝杠 BSS系列 实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。 特点： 1. 静音 2. 高速性 3. 小型化设计 高速静音滚珠丝杠的轴径和导程的组合如表所示, 循环方式 采用了为达到柔和顺畅的钢球循环运动的端盖循环方式, 简单地实现了螺母的小型化 预紧和轴向----8. 它的耐用性和使用寿命有多长？,1. 什么是滚珠丝杠？,1. 雅安滚珠丝杠是什么？,1. 您需要采购多少数量的深圳防尘滚珠丝杠？,1. 什么是滚珠丝杠？,4. 苏州微型滚珠丝杠的质量如何？,6. 它的耐用程度如何？,7. 滚珠丝杠公差的标准是什么？,7. UG滚珠丝杠的使用寿命有多长？,9. 公司的企业文化和价值观是什么？
BSS4016-5E-BSS标准系列丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 16 |
|
| 螺母体外径 | 70 |
|
| 法兰直径 | 100 |
|
| 安装孔中心距 | PCD | 85 |
| 螺母长度 | L | 127 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 22 |
|
| 丝杠轴螺纹底径 | 34.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 5 |
|
| 滚珠节圆直径 | 41 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 49300 |
| 额定静负载 | C0aN | 130000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 875 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
