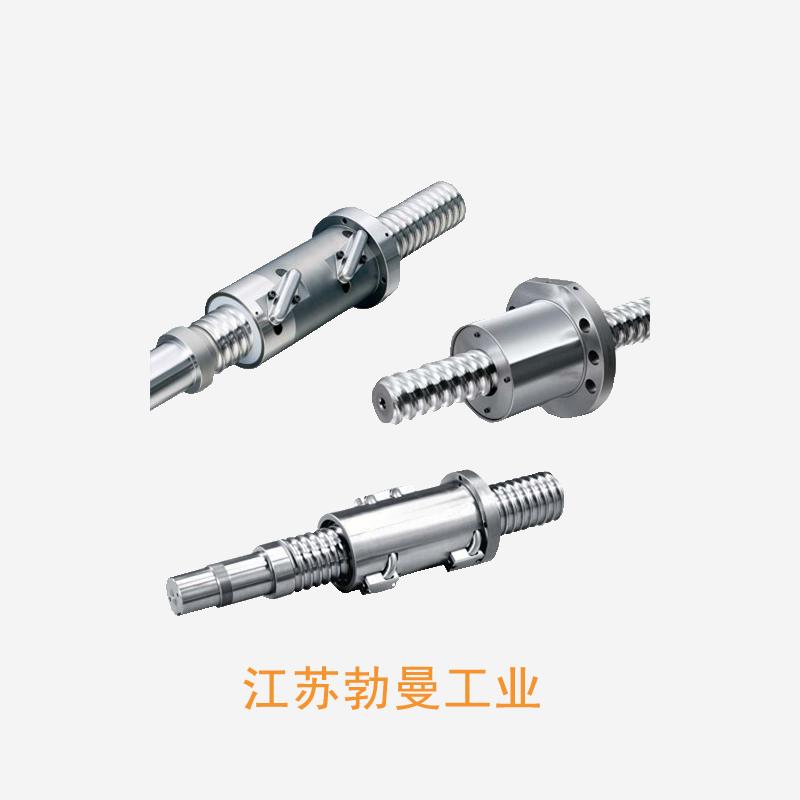

HTF5514-7.5-HTF高负载滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: NSK HTF
- 类型:
- 属性: 3. 上银滚珠丝杠适用于哪些行业？,2. 什么材质制成这个滚珠丝杠直筒螺母？,1. 江苏滚珠丝杠检测收费是按次还是按小时计算的？,9. 它适用于哪些行业和领域？,10. 该直径是否有特殊的维护和保养要求？,3. 滚珠丝杠的最大速度是多少？,4. 双螺母式滚珠丝杠的使用范围有哪些？,6. 这种滚珠丝杠的质量如何保证？,10. YJB型号的滚珠丝杠轴承与其他型号的轴承有何区别？,4. 这个国标的制定过程是怎样的？--提供HTF5514-7.5-HTF高负载滚珠丝杠-技术咨询,HTF5514-7.5-HTF高负载滚珠丝杠-库存HTF5514-7.5-HTF高负载滚珠丝杠-参数NSK 高负载驱动用滚珠丝杠HTF系列/HTF-SRC系列/HTF-SRD系列/HTF-SRE系列 追求高负载用途的使用便利性,并具备丰富变化形式的高负载驱动用滚珠丝杠。 特长： 1. 高负载容量 2. 静音 3. 高速性 NSK的滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和----1. 什么是滚珠丝杠？,9. 在使用滚珠丝杠p1级时需要注意哪些事项？,6. 如何正确安装滚珠丝杠弹簧锁紧？,5. 恒泽滚珠丝杠有哪些特点和优势？,7. 如何预防滚珠丝杠的损坏？,7. 如何保证使用新国标滚珠丝杠画法的精度和准确性？,4. 为什么木工旋切机要使用滚珠丝杠？,6. 如何选择适合的滚珠丝杠？,2. 这种滚珠丝杠有哪些特点？,9. 螺母滚珠丝杠的价格和供应情况如何？
HTF5514-7.5-HTF高负载滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 55 |
|
| 导程 | 14 |
|
| 螺母体外径 | 85 |
|
| 法兰直径 | 119 |
|
| 安装孔中心距 | PCD | 102 |
| 螺母长度 | L | 200 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 28 |
|
| 丝杠轴螺纹底径 | 46.7 |
|
| 钢球直径 | 9.525 |
|
| 有效圈数 | 2.5×3 |
|
| 滚珠节圆直径 | 56.5 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 216 |
| 额定静负载 | C0aN | 696 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
