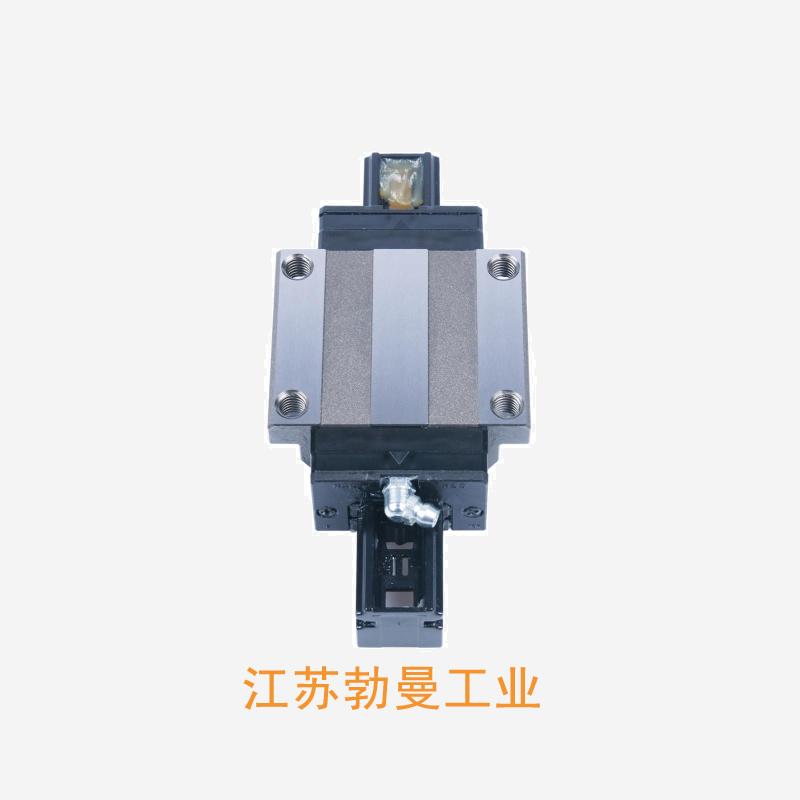

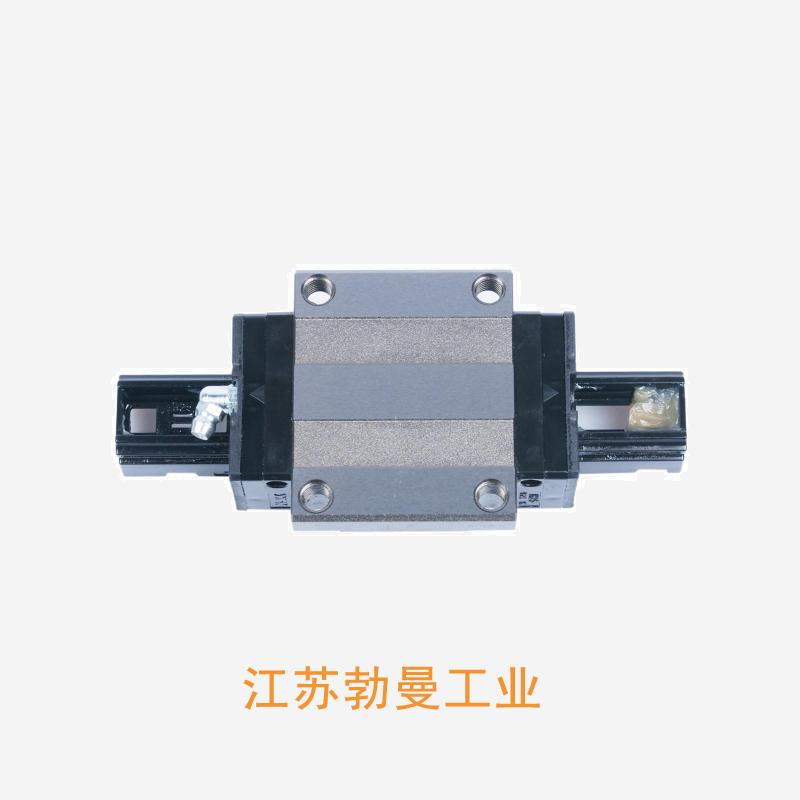

NH20EM-法兰直线导轨
扫码获取价格库存技术资料
- 品牌:
- 分类: NH-EM
- 类型:
- 属性: 10. 维修电话的客户评价如何？,7. 滚珠丝杠和电机之间的传动方式有哪些？,7. 是否有滚珠丝杠的批发价格和零售价格之分？,10. 该滚珠丝杠的安装和维护方法是什么？,9. 滚珠丝杠的精度是否比普通丝杠更高？,2. 这个支撑座的尺寸是多少？,6. 多头滚珠丝杠加工中需要注意哪些问题？,8. 滚珠丝杠人工智能的研发需要哪些技术支持？,8. 带滚珠丝杠的步进电机需要进行维护吗？,7. 江西零间隙滚珠丝杠等级的优点有哪些？--提供NH20EM-法兰直线导轨-图纸,NH20EM-法兰直线导轨-技术咨询NH20EM-法兰直线导轨-图纸NH直线导轨EM系列 具有四方向等负荷能力,高刚性型直线导轨,对应不同高精度 适用从一般产业到高精度的广泛用途的通用系列,具有标准化互换性。 通过将滚珠丝杠与沟槽的接触角度设为50°,提高了对使用上大量出现的上下方向负载的承受能力。 通过采用DF接触接受,提高了对导轨直角方向安装误差的吸收能力 由于采用偏移哥特式圆弧沟槽,滚珠以2点接触滚动,所以摩擦力小 能提供不锈钢型（SUS)----1. 什么是滚珠丝杠轴向力？,8. 招聘的职位是否需要有学历要求？,5. 瑞士微型滚珠丝杠的优点是什么？,9. 有哪些因素会影响滚珠丝杠副轴向间隙的大小？,6. 这种电机的维护保养方法是什么？,5. 如何保养和维护滚珠丝杠导轨，延长使用寿命？,7. 河北直线滚珠丝杠品牌有哪些客户？,7. BST滚珠丝杠系列产品的材料有哪些种类？,4. 画滚珠丝杠的步骤是什么？,9. 滚珠丝杠副的维护保养有哪些注意事项？
NH20EM-法兰直线导轨 产品参数
尺寸 单位：mm
| 组合高度 | 30 |
|
| 滑块宽度 | 63 |
|
| 滑块长度 | 69.8 |
|
| 滑块径向安装孔距 | 53 |
|
| 滑块轴向安装孔距 | 40 |
|
| 滑块安装孔尺寸 | M6x1x9.5 |
|
| 导轨宽度 | 20 |
|
| 导轨高度 | 18 |
|
| 导轨孔距 | 60 |
|
| 导轨安装孔尺寸 | 6x9.5x8.5 |
|
| 额定动载荷 | CkN | 18.8 |
| 额定静载荷 | CokN | 32.5 |
| 产品大小系列 | 20 |
|
| 滑块结构 | 法兰型 |
