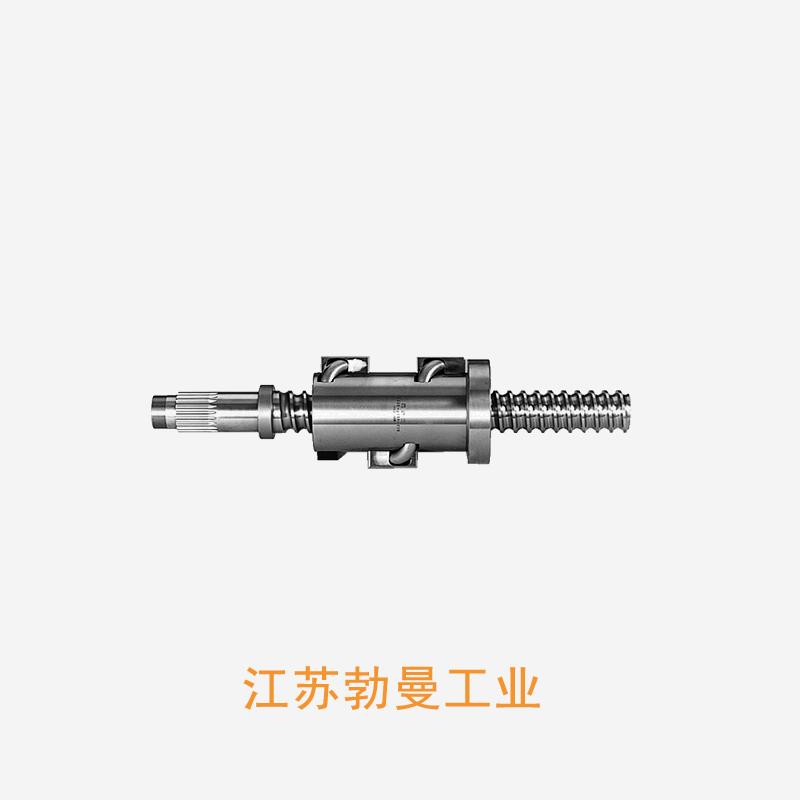

HTF5516-7.5-HTF高负载滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: NSK HTF
- 类型: NSK 高负载HTF系列丝杠
- 属性: 2. 该厂家的生产工艺是怎样的？有哪些优势？,5. 安装深圳轴承滚珠丝杠需要哪些专业知识和技巧？,1. 滚珠丝杠需要装多少钢珠才能达到最佳效果？,7. 山东银泰滚珠丝杠加工的优势是什么？,7. 行星滚珠丝杠的结构和工作原理是什么？,10. 研磨滚珠丝杠材质的选择与机械设备的精度有何关联？,4. 如何检测滚珠丝杠异常？ ,2. 为什么需要滚珠丝杠自动化设计？,5. 该滚珠丝杠d1的承受负荷能力是多少？,1. 在滚珠丝杠轴端加工纸标注中，需要标注哪些信息？--提供HTF5516-7.5-HTF高负载滚珠丝杠-图纸,HTF5516-7.5-HTF高负载滚珠丝杠-技术咨询HTF5516-7.5-HTF高负载滚珠丝杠-选型NSK 高负载驱动用滚珠丝杠HTF系列/HTF-SRC系列/HTF-SRD系列/HTF-SRE系列 追求高负载用途的使用便利性,并具备丰富变化形式的高负载驱动用滚珠丝杠。 特长： 1. 高负载容量 2. 静音 3. 高速性 NSK的滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和----9. 更换车床滚珠丝杠需要注意哪些事项？ ,5. 您的公司的滚珠丝杠升降机构的使用寿命是多久？ ,8. FSC的尺寸规格有哪些？,1. 什么是滚珠丝杠？,4. 滚珠的材料有哪些种类？,10. 该滚珠丝杠是否有相关的认证和质量保证？,6. 小型滚珠丝杠的材料是什么？,10. 最后，连云港端盖型滚珠丝杠的应用案例有哪些呢？,4. 快速滚珠丝杠的转速一般有多快？慢速滚珠丝杠的转速又是多少？,9. 滚珠丝杠的材料是否会影响其价格？
HTF5516-7.5-HTF高负载滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 55 |
|
| 导程 | 16 |
|
| 丝杠轴底径 | 44 |
|
| 滚珠节圆直径 | 57 |
|
| 钢球直径 | 12.7 |
|
| 精度等级 | C7 |
|
| 螺母直径 | 99 |
|
| 法兰直径 | 133 |
|
| 螺母长度 | 223 |
|
| 螺母安装 | PCD | 116 |
| 额定动负载 | CaN | 319 |
| 额定静负载 | C0aN | 922 |
| 有效圈数 | 2.5×3 |
|
| 法兰盘宽度 | 28 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm |
