LPFC3232-6-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

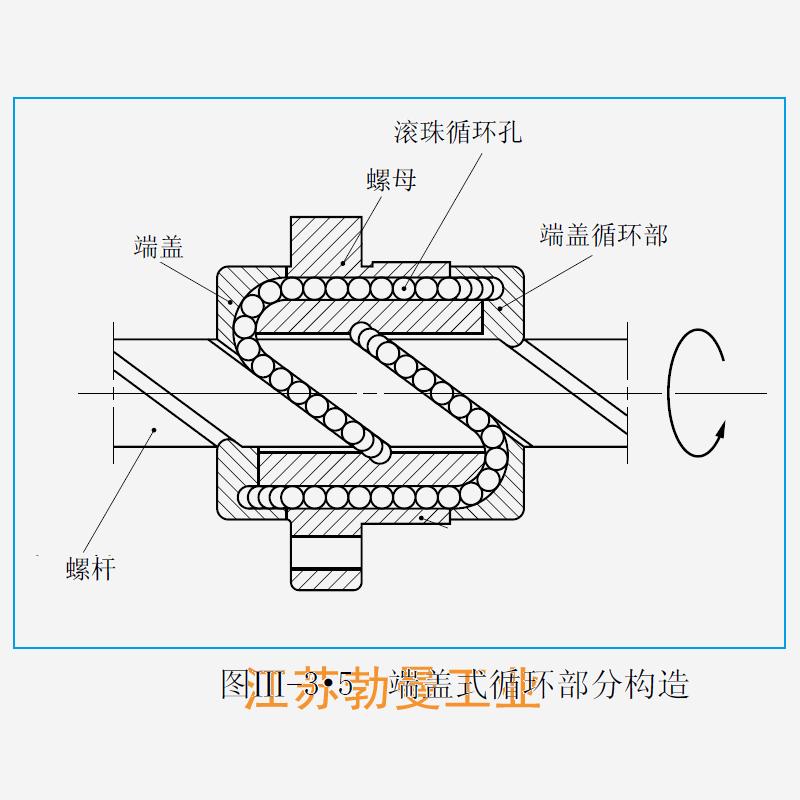

- 属性: 6. 工厂的售后服务如何？是否提供技术支持和维修保养？,3. 如何判断滚珠丝杠的质量是否好？,7. 直线滚珠丝杠的使用寿命有哪些影响因素？,6. 滚珠丝杠批发的价格是否包含运费？,10. 是否提供售后服务支持，包括维修、保养等服务？,2. 这个模型是用什么软件制作的？,8. 加工滚珠丝杠的成本如何计算，有哪些因素会影响成本？,6. 滚珠丝杠的支撑结构的材料有哪些？,1. LTM滚珠丝杠是什么？ ,5. 它的使用寿命有多长？--提供LPFC3232-6-UPFC滚珠丝杠-参数,LPFC3232-6-UPFC滚珠丝杠-库存LPFC3232-6-UPFC滚珠丝杠-价格NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）极限----3. 选型表中的参数有哪些？,2. 该滚珠丝杠厂家直销的产品质量如何？,9. 调节滚珠丝杠间隙的步骤是什么？,6. 该公司在国内外市场上的销售情况如何？,10. 这家批发商是否有合作过的客户或案例？可以提供相关资料供参考吗？,8. 这种轴承的耐用性和寿命有多长？,5. 预紧滚珠丝杠副需要什么工具或设备？,7. 内循环滚珠丝杠结构的性能参数有哪些？,9. 该滚珠丝杠与其他型号的滚珠丝杠相比有何优势？,3. 这些滚珠丝杠的特点是什么？
LPFC3232-6-UPFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 32 |
|
| 螺母体外径 | 58 |
|
| 法兰直径 | 92 |
|
| 安装孔中心距 | PCD | 74 |
| 螺母长度 | L | 70 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 12 |
|
| 丝杠轴螺纹底径 | 28.3 |
|
| 钢球直径 | 4.762 |
|
| 有效圈数 | 1.7×4 |
|
| 滚珠节圆直径 | 33.25 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 38100 |
| 额定静负载 | C0aN | 103000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 1104 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
