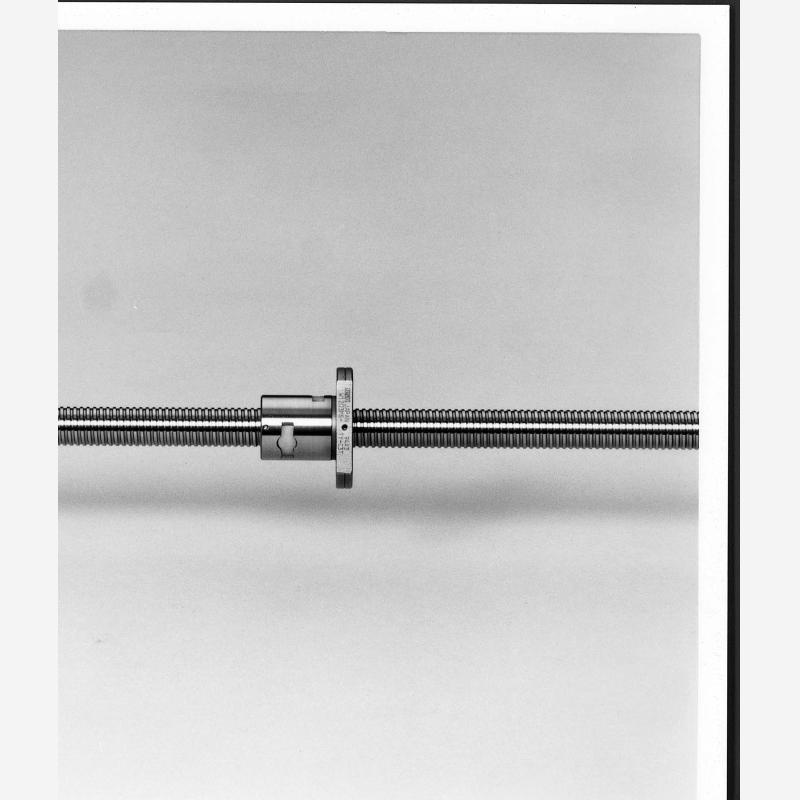

USFC2550-6-NSK LSFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:
- 属性: 10. 如何识别滚珠丝杠是否老化？,8. 滚珠丝杠的大小和形状会影响其使用吗？,4. 滚珠丝杠螺母配件的价格和品质如何？,3. 滚珠丝杠直线滑台有哪些应用场景？,10. 该滚珠丝杠的价格是多少，与其他品牌相比有何优劣之处？,5. 它的制造材料有哪些选择？,4. 这种传动座的工作原理是什么？,5. 如何避免滚珠丝杠纸误差对机械加工的影响？,9. 该传感器是否需要定期进行校准？,10. 该产品的售后服务如何？--提供USFC2550-6-NSK LSFC滚珠丝杠-图纸,USFC2550-6-NSK LSFC滚珠丝杠-规格USFC2550-6-NSK LSFC滚珠丝杠-图纸NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合----6. 如何测试C7精度等级的滚珠丝杠的精度？,2. 这款滑台的型号和规格是什么？,9. 如何在Solid中制作滚珠丝杠的动画效果？ ,2. 这个设备的工作效率如何，每小时能完成多少个组装任务？,5. 是否可以调整滚珠丝杠或导轨以使其平行？,5. 滚珠丝杠的缺点有哪些？,9. 曙光jwb升降机和滚珠丝杠升降机的供应商和售后服务如何选择？,8. 在租赁过程中如何保证衡阳滚珠丝杠的质量？,4. g1610滚珠丝杠的优点是什么？,7. 这种设备的产量和生产效率如何？
USFC2550-6-NSK LSFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 50 |
|
| 丝杠轴底径 | 21.9 |
|
| 滚珠节圆直径 | 26 |
|
| 钢球直径 | 3.969 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 46 |
|
| 法兰直径 | 70 |
|
| 螺母长度 | 100 |
|
| 螺母安装 | PCD | 58 |
| 额定动负载 | CaN | 26100 |
| 额定静负载 | C0aN | 65600 |
| 有效圈数 | 1.7×4 |
|
| 法兰盘宽度 | 12 |
|
| 法兰安装孔通孔直径 | 6.6 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 512 |
