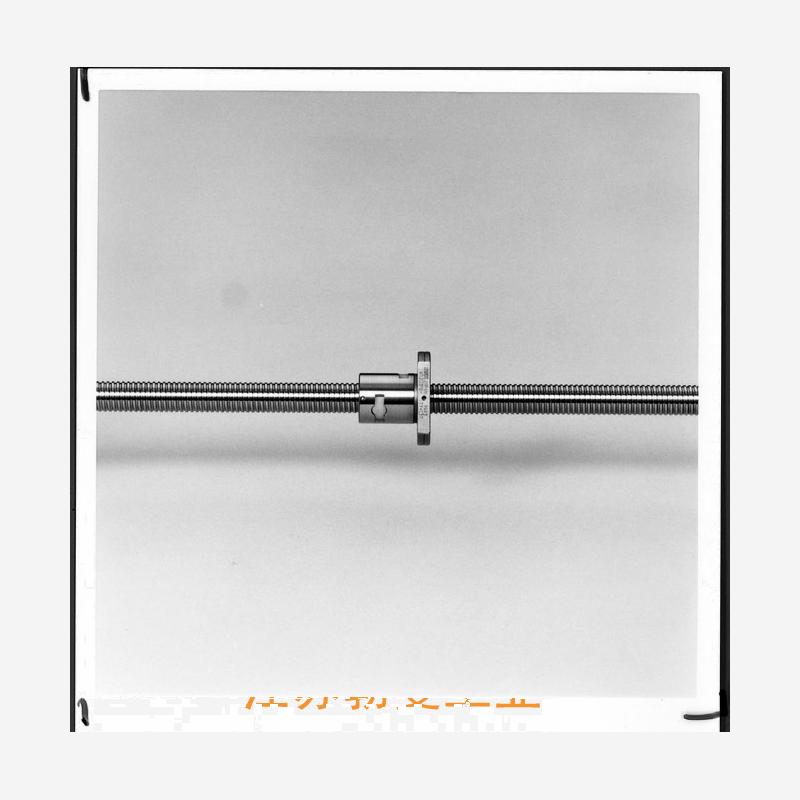

DFD10010-6-NSK DFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: 8. 该厂商是否能够提供定制化的滚珠丝杠产品？,7. 为什么需要准确测量滚珠丝杠的外径和公称直径？,2. 该厂家的LTM滚珠丝杠产品应用于哪些领域或行业？,1. 什么是滚珠丝杠副？,1. 什么是滚珠丝杠？,10. 该厂家是否有其他相关产品供应？,2. 该连接方式的优点是什么？,8. 滚珠丝杠的质量与制动器整体性能的关系是什么？,10. 滚珠丝杠反向器的使用需要注意哪些事项？,2. 选型表中的长度指的是滚珠丝杠的总长度还是有效长度？--提供DFD10010-6-NSK DFD滚珠丝杠-图纸,DFD10010-6-NSK DFD滚珠丝杠-库存DFD10010-6-NSK DFD滚珠丝杠-技术咨询NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度----7. 为什么选择使用滚珠丝杠而不是其他传动方式？,5. 这种副件的材料是什么？,9. 宁夏微型滚珠丝杠企业的售后服务如何？,3. 该厂家是否有自主研发能力？,10. 滚珠丝杠设计的未来发展趋势是什么？,7. 新乡滚珠丝杠电机厂家的销售渠道及服务体系如何？,5. 外循环滚珠丝杠修理需要什么样的技术和经验？,7. 画滚珠丝杠需要注意哪些细节？ ,7. 江西丝杠电机滚珠的使用寿命有多长？,1. 滚珠丝杠循环动画是什么？
DFD10010-6-NSK DFD滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 100 |
|
| 导程 | 10 |
|
| 螺母体外径 | 125 |
|
| 法兰直径 | 171 |
|
| 安装孔中心距 | PCD | 147 |
| 螺母长度 | L | 214 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 22 |
|
| 丝杠轴螺纹底径 | 95.1 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 1×6 |
|
| 滚珠节圆直径 | 101.75 |
|
| 螺栓孔尺寸 | 14/20/13 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 86200 |
| 额定静负载 | C0aN | 401000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 3270 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
