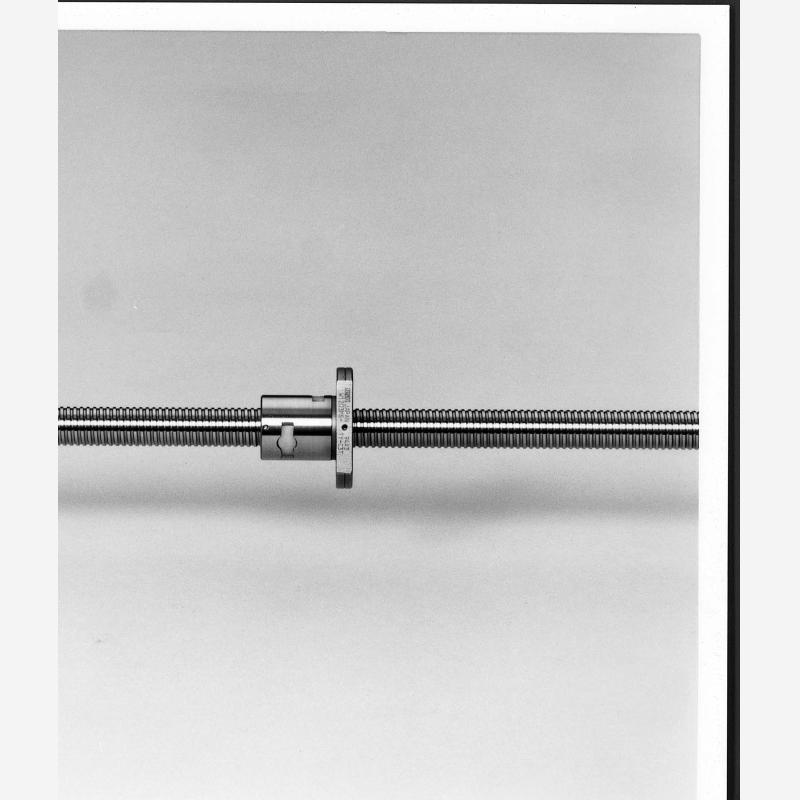

LPFC5050-3-NSK LSFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: 端盖式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠

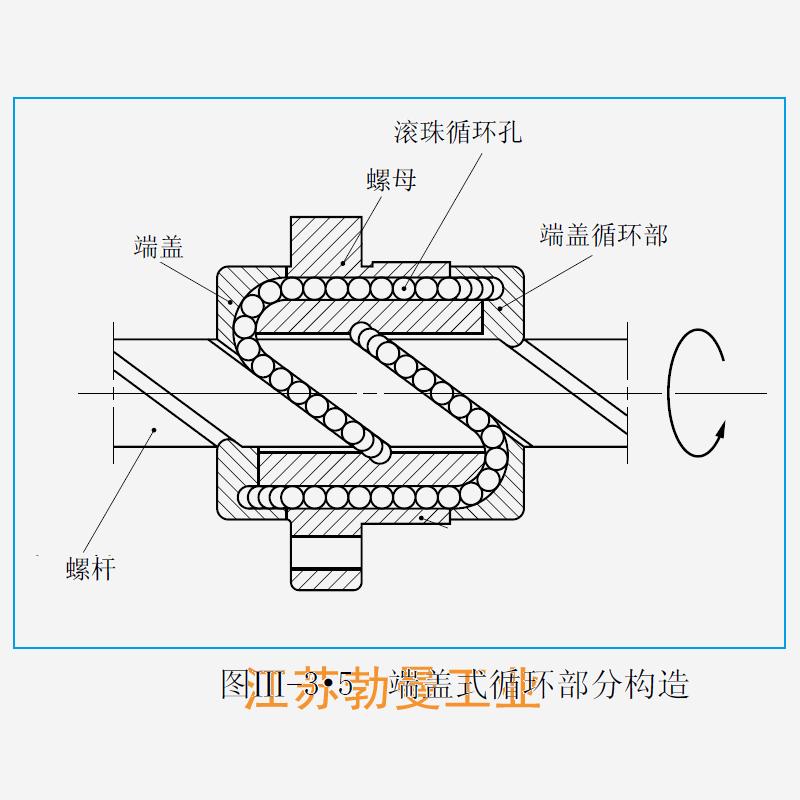

- 属性: 10. 如何保养滚珠丝杠以确保其长期稳定运行？,4. 什么因素会影响滚珠丝杠的工作周期时间？,10. 滚珠丝杠的间隙与噪音有何关系？,5. 多级滚珠丝杠传动的应用领域有哪些？,9. 滚珠丝杠重量的调整方法是什么？,1. 什么是丽水银滚珠丝杠？,1. 滚珠丝杠滚珠是什么材料制成的？,6. 该公司的售后服务包括哪些内容？,8. 预压后会对滚珠丝杠的运行产生什么影响？,9. 装配完成后需要进行哪些测试或检查？--提供LPFC5050-3-NSK LSFC滚珠丝杠-技术咨询,LPFC5050-3-NSK LSFC滚珠丝杠-技术咨询LPFC5050-3-NSK LSFC滚珠丝杠-图纸NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,----3. 这种滚珠丝杠螺母副有哪些常见的应用场景？,6. 这款滑台的精度能够达到多少？,7. UG内循环绘制滚珠丝杠需要哪些工具或插件？,8. 法兰盘和滚珠丝杠分别有哪些应用场景？,2. 为什么需要进行滚珠丝杠端头预紧？,8. 滚珠丝杠导轨的安装需要注意哪些问题？,7. 滚珠丝杠三倍导程的制造工艺是什么？,6. 如何正确安装滚珠丝杠？ ,7. 跃尔滚珠丝杠有限公司生产的产品有哪些特点？,9. 滚珠丝杠副的维护保养方法有哪些？
LPFC5050-3-NSK LSFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 50 |
|
| 丝杠轴底径 | 44.1 |
|
| 滚珠节圆直径 | 52.25 |
|
| 钢球直径 | 7.938 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 90 |
|
| 法兰直径 | 135 |
|
| 螺母长度 | 107 |
|
| 螺母安装 | PCD | 112 |
| 额定动负载 | CaN | 50000 |
| 额定静负载 | C0aN | 135000 |
| 有效圈数 | 1.7×2 |
|
| 法兰盘宽度 | 20 |
|
| 法兰安装孔通孔直径 | 14 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 871 |
