W2812SS-1P-C5Z5-NSK标准滚珠丝杠 产品参数
尺寸 单位:mm
丝杠轴外径 | 28 |
|
导程 | 5 |
|
螺母体外径 | 55 |
|
法兰直径 | 85 |
|
安装孔中心距 | PCD | 69 |
螺母长度 | L | 56 |
有效螺纹段 | Lt | |
丝杠全长 | 1600 |
|
螺母型号 | ||
法兰盘宽度 | ||
法兰厚度 | ||
丝杠轴螺纹底径 | 25.2 |
|
钢球直径 | 3.175 |
|
有效圈数 | 2.5×2 |
|
滚珠节圆直径 | 28.5 |
|
螺栓孔尺寸 | ||
注油孔 | ||
最大行程 | 1144 |
|
常规行程 | ||
额定动负载 | CaN | 11000 |
额定静负载 | C0aN | 24400 |
重量 | Kg | 8.1 |
轴向间隙 | 0 |
|
精度等级 | C5 |
|
导程精度代表运行距离误差 | ep | 0.046 |
导程精度变动 | vu | 0.03 |
轴心跳动 | 0.12 |
|
轴向刚度 | KNm | |
轴心摆动 | ||
极限转速固定支撑 | ||
推荐支撑座 | ||

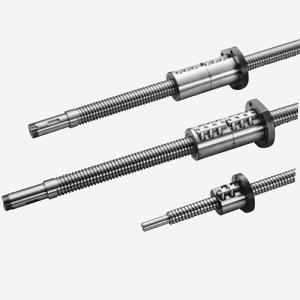

实物截图 | ||
尺寸截图 | ||
螺母尺寸截图 | ||
样本 |
