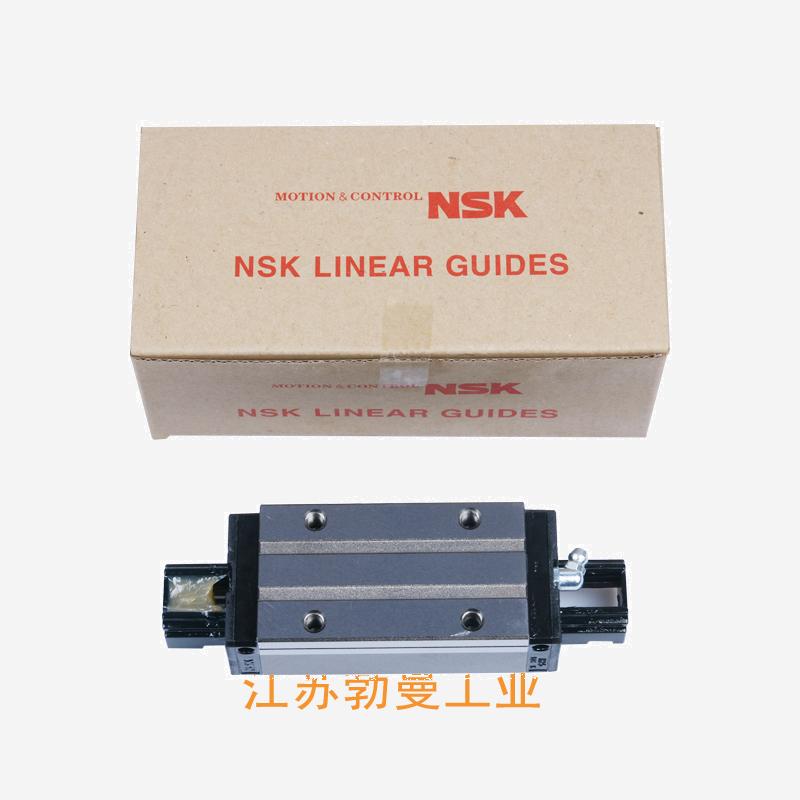

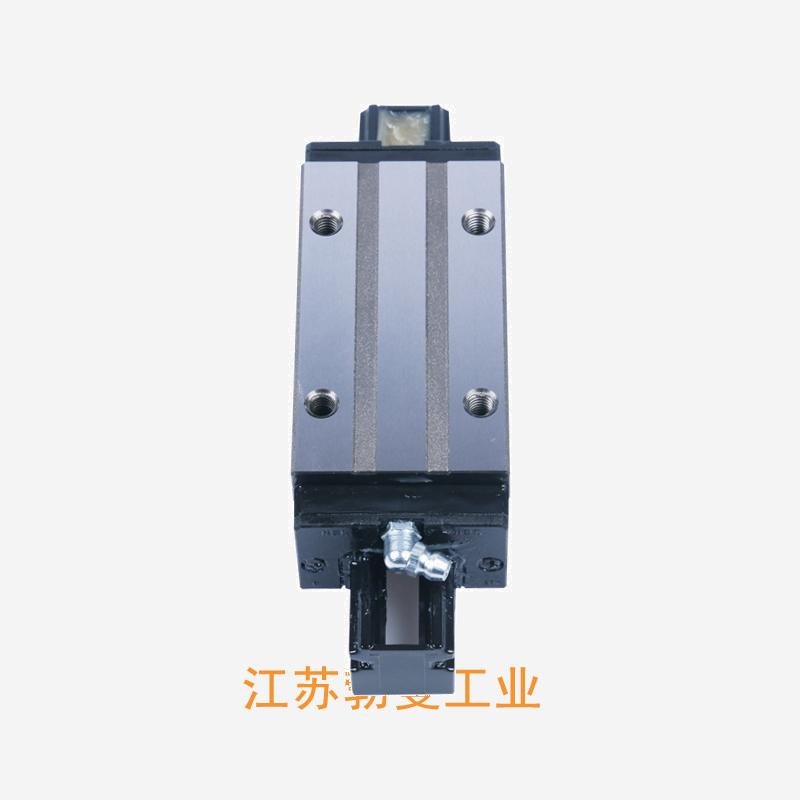

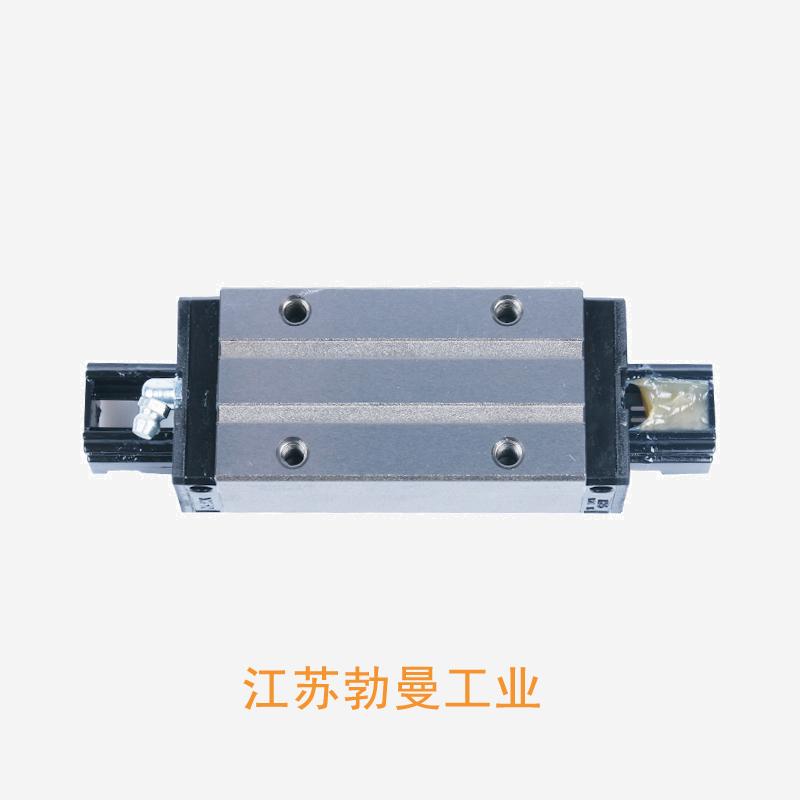

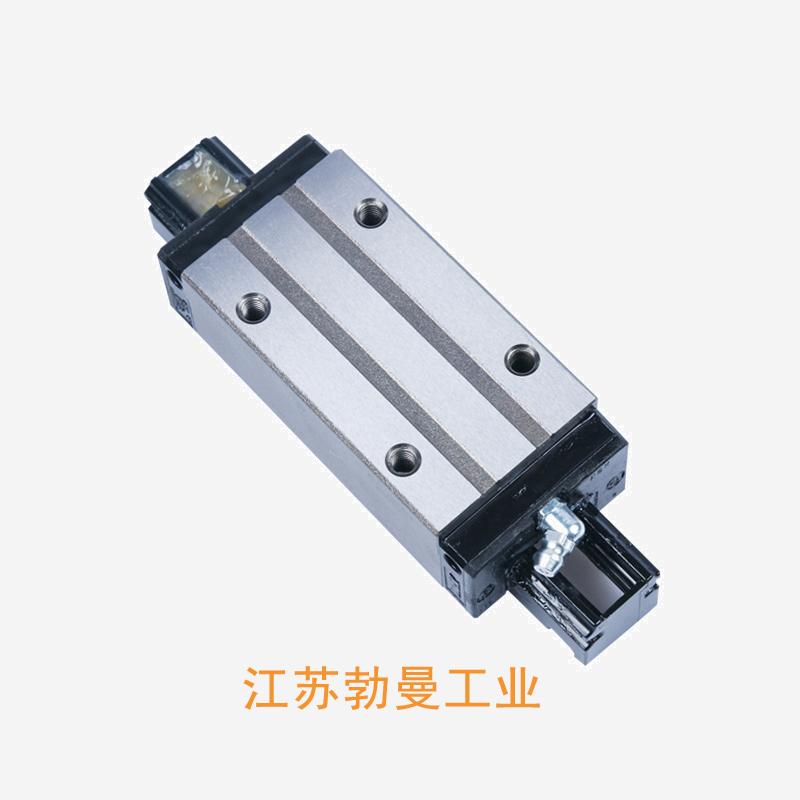

NH30BN-NSK标准导轨
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: NH-BN
- 类型: NSK NH系列
- 属性: 1. 滚珠丝杠的制造过程是什么？,4. 这种力矩仪的精度有多高？ ,5. 设备的检测精度是多少？,2. 滚珠丝杠内循环有哪些类型？,6. 该厂家的产品是否通过了质量认证？是否有相关证书？,6. 滚珠丝杠传动的选型要考虑哪些因素？,4. 如果滚珠丝杠螺母太高，是否会影响机器的稳定性和安全性？,5. 滚珠丝杠的精度有多高？,6. 这种滚珠丝杠的使用寿命是多久？,3. 它的最大承重能力是多少？--提供NH30BN-NSK标准导轨-参数,NH30BN-NSK标准导轨-技术咨询NH30BN-NSK标准导轨-价格NH直线导轨BN系列 具有四方向等负荷能力,高刚性型直线导轨,对应不同高精度 适用从一般产业到高精度的广泛用途的通用系列,具有标准化互换性。 通过将滚珠丝杠与沟槽的接触角度设为50°,提高了对使用上大量出现的上下方向负载的承受能力。 通过采用DF接触接受,提高了对导轨直角方向安装误差的吸收能力 由于采用偏移哥特式圆弧沟槽,滚珠以2点接触滚动,所以摩擦力小 能提供不锈钢型（S----9. 上海的轧制滚珠丝杠供应商的售后服务如何？,4. 卡滞现象会对滚珠丝杠运动有什么影响？,5. 该公司的销售范围和市场占有率如何？,1. 在广东哪个城市可以买到滚珠丝杠？,2. 滚珠丝杠的作用是什么？,2. 这种保护套的材料是什么？,7. 如何防止滚珠丝杠螺丝松动？,1. 滚珠丝杠精度C4是什么意思？,2. 这个规则的作用是什么？,10. 这家企业的滚珠丝杠是否有出口业务？
NH30BN-NSK标准导轨 产品参数
尺寸 单位：mm
| 组合高度 | 45 |
|
| 滑块宽度 | 60 |
|
| 滑块长度 | 124.6 |
|
| 滑块径向安装孔距 | 40 |
|
| 滑块轴向安装孔距 | 60 |
|
| 滑块安装孔尺寸 | M8x1.25x10 |
|
| 导轨宽度 | 28 |
|
| 导轨高度 | 26 |
|
| 导轨孔距 | 80 |
|
| 导轨安装孔尺寸 | 9x14x12 |
|
| 额定动载荷 | CkN | 48.5 |
| 额定静载荷 | CokN | 91.5 |
| 产品大小系列 | 30 |
|
| 滑块结构 | 方型 |
