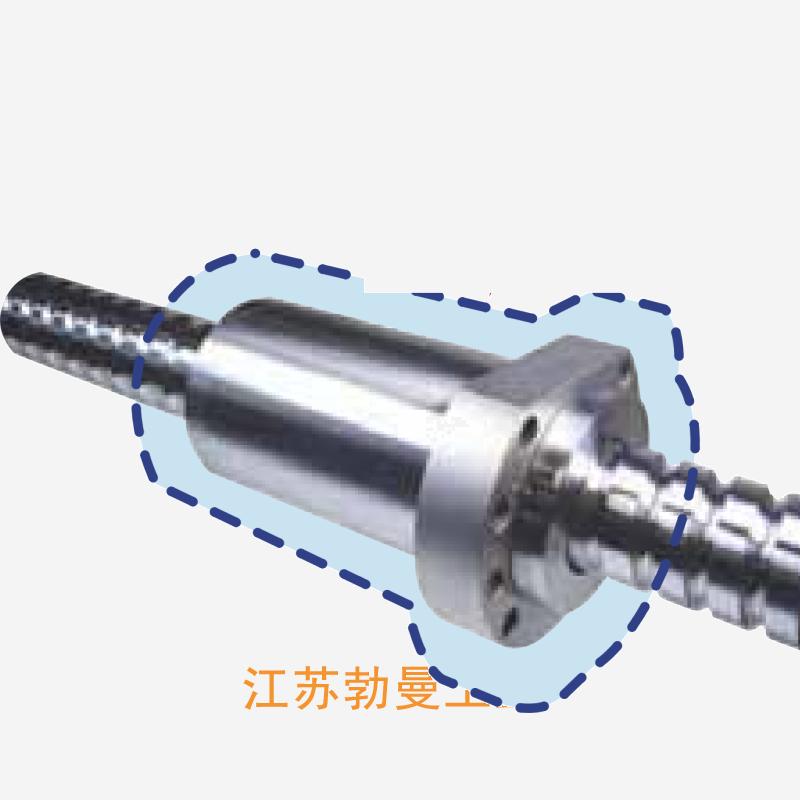

BSS1205-3E-BSS标准螺母
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: BSS
- 类型: NSK 高速静音滚珠丝杠BSS系列
- 属性: 6. 温江滚珠丝杠有哪些应用领域？,8. 它的使用寿命有何保证？,3. 滚珠丝杠的受力分析分析基于哪些原理？,3. 在选择轴承时需要考虑哪些因素？,10. 它的价格相比其他滚珠丝杠有什么优势或劣势？,7. 这个直径为32毫米的滚珠丝杠的使用寿命是多少？,2. 滚珠丝杠和普通丝杠有什么不同？,7. 如何评估滚珠丝杠刚度验算的准确性和可靠性？ ,3. 滚珠丝杠分度圆直径的单位是什么？,2. 这种滚珠丝杠有哪些特点？--提供BSS1205-3E-BSS标准螺母-图纸,BSS1205-3E-BSS标准螺母-图纸BSS1205-3E-BSS标准螺母-价格高速静音滚珠丝杠 BSS系列 实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。 特点： 1. 静音 2. 高速性 3. 小型化设计 高速静音滚珠丝杠的轴径和导程的组合如表所示, 循环方式 采用了为达到柔和顺畅的钢球循环运动的端盖循环方式, 简单地实现了螺母的小型化 预紧和轴向间隙 轴径p6p8----5. 拆分滚珠丝杠需要多长时间？,2. 该厂的主营业务是什么？,5. 滚珠丝杠的精度如何保证？,8. 湖南机床滚珠丝杠模组的安装方法和步骤是什么？,6. 如何检查滚珠丝杠的一端是否固定牢固？,7. 该维修公司是否提供上门维修服务？,2. 这些型号的尺寸和参数有何区别？,2. 安装滚珠丝杠螺套需要注意哪些事项？,1. 铜陵滚珠丝杠滑台的规格是什么？,4. 维修滚珠丝杠的常见故障有哪些？
BSS1205-3E-BSS标准螺母 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 12 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | 10.2 |
|
| 滚珠节圆直径 | 12.3 |
|
| 钢球直径 | 2 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 24 |
|
| 法兰直径 | 44 |
|
| 螺母长度 | 30 |
|
| 螺母安装 | PCD | 34 |
| 额定动负载 | CaN | 3200 |
| 额定静负载 | C0aN | 5860 |
| 有效圈数 | 3 |
|
| 法兰盘宽度 | 11 |
|
| 法兰安装孔通孔直径 | 4.5 |
|
| 法兰安装孔沉孔直径 | 8 |
|
| 法兰安装孔沉孔深度 | 4.5 |
|
| 轴向刚度 | KNm | 146 |
