USFC2550-3-LPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: 端盖式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠

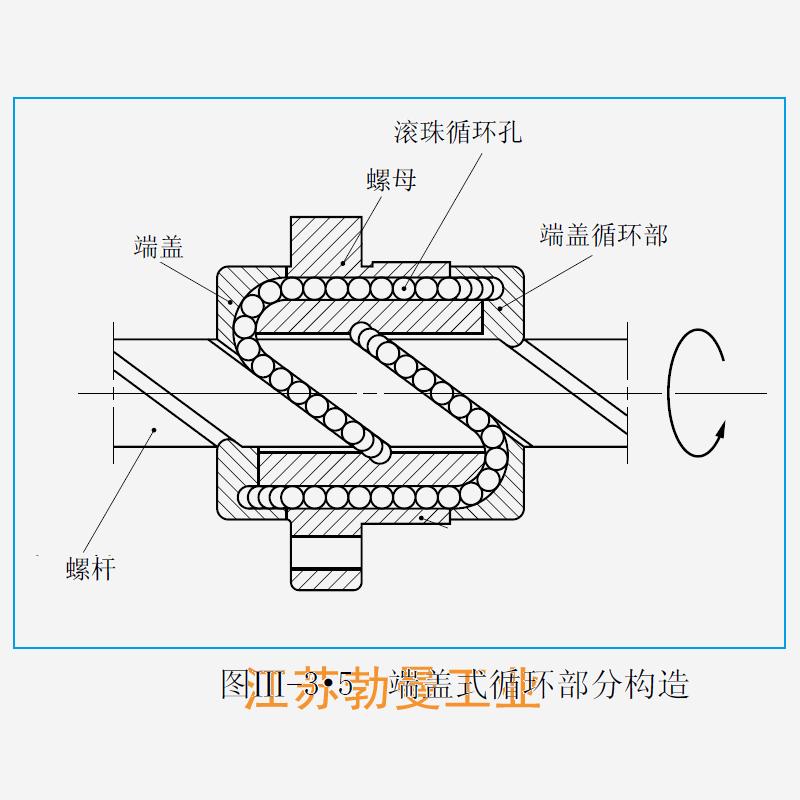

- 属性: 8. 如何正确安装日照滚珠丝杠？,3. 这些厂家的生产工艺有何不同？,8. 滚珠丝杠的螺纹形式的装配方法有哪些？,2. 声音大的滚珠丝杠是什么原因造成的？,1. 什么是滚珠丝杠螺母副？,5. 如何保证滚珠丝杠螺母中径测量的准确性？,2. 需要哪些零部件来完成滚珠丝杠模组装配？,5. 河北机床滚珠丝杠的选型是否需要根据使用环境来考虑？,9. 定制的四川nsk滚珠丝杠有哪些应用场景？ ,7. 这种滚珠丝杠的精度等级是什么？--提供USFC2550-3-LPFC滚珠丝杠-库存,USFC2550-3-LPFC滚珠丝杠-选型USFC2550-3-LPFC滚珠丝杠-技术咨询NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）----4. 该厂家的生产工艺是怎样的？,7. 换滚珠丝杠需要哪些注意事项？,6. 滚珠丝杠钢珠的尺寸规格是否会对其价格产生影响？,3. 这款丝杠的最大承载力是多少？,1. 滚珠丝杠的长度是多少？,7. 上海滚珠丝杠的维护方法有哪些？,6. 请问C7滚珠丝杠的跳动值是否符合行业标准？,3. 该升降机的升降速度如何？ ,3. 滚珠丝杠精度级别的区分标准是什么？,5. 滚珠丝杠精度p4的误差是否可以改进或减小？
USFC2550-3-LPFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 50 |
|
| 丝杠轴底径 | 21.9 |
|
| 滚珠节圆直径 | 26 |
|
| 钢球直径 | 3.969 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 46 |
|
| 法兰直径 | 70 |
|
| 螺母长度 | 100 |
|
| 螺母安装 | PCD | 58 |
| 额定动负载 | CaN | 14400 |
| 额定静负载 | C0aN | 32800 |
| 有效圈数 | 1.7×2 |
|
| 法兰盘宽度 | 12 |
|
| 法兰安装孔通孔直径 | 6.6 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 264 |
