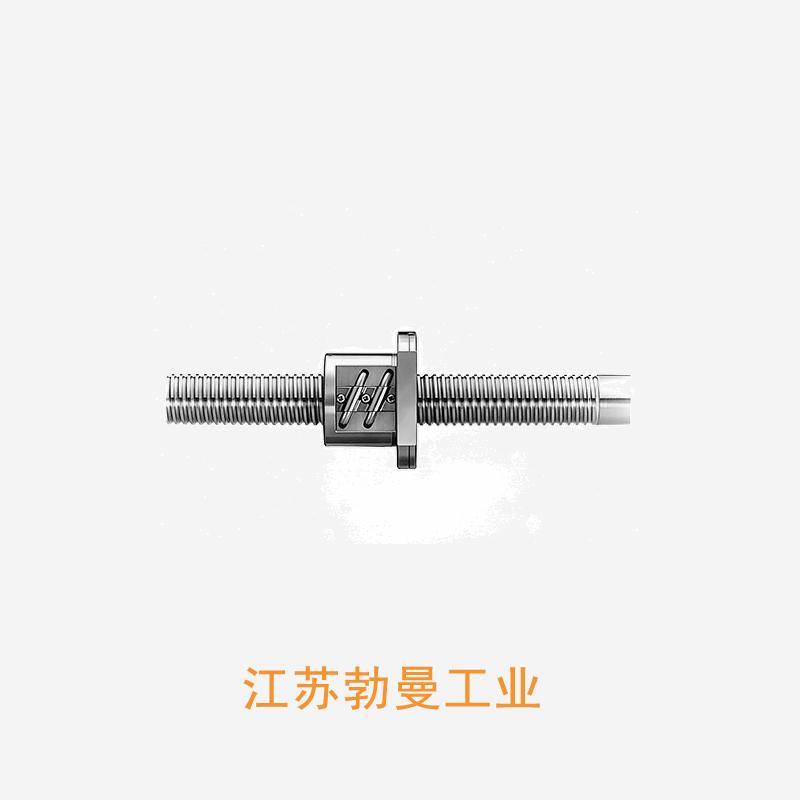

SFT5020-3-SFT滚珠丝杠螺母
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: 管循环式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠
- 属性: 9. 如何选择更加耐用的滚珠丝杠轴？,5. 徐汇区pmi滚珠丝杠的市场前景如何？,6. 需要怎样的维护保养才能延长其使用寿命？,1. 这家潮州轴承滚珠丝杠生产厂家的历史有多长？,10. 该厂家是否可以提供定制化服务？,8. 滚珠丝杠转速与机械寿命之间有何关联？,8. 吴中滚珠丝杠的材质有哪些种类，有何区别？,4. 它的工作原理是什么？,8. 滚珠丝杠的直径对电机扭矩有什么影响？,5. 竖直滚珠丝杠电机的选型需要考虑哪些因素？ --提供SFT5020-3-SFT滚珠丝杠螺母-选型,SFT5020-3-SFT滚珠丝杠螺母-图纸SFT5020-3-SFT滚珠丝杠螺母-库存NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限----4. 这种导轨滚珠丝杠的制造材料是什么？,9. 滚珠丝杠一维滑台的安装和维护需要注意哪些问题？,4. misumi滚珠丝杠的质量怎么样？有哪些认证和保障？,9. 这个选型表大全集中的滚珠丝杠的价格如何？,6. 该滚珠丝杠的质量有何保证？,3. 滚珠丝杠模块由哪些部件组成？,9. 普车y轴装上滚珠丝杠的成本是多少？ ,7. 滚珠丝杠轴向载荷计算方法是否适用于不同工作条件下的滚珠丝杠？,3. 伺服滚珠丝杠的应用范围是什么？,5. 直线滚珠丝杠的缺点是什么？
SFT5020-3-SFT滚珠丝杠螺母 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | 43.2 |
|
| 滚珠节圆直径 | 51.5 |
|
| 钢球直径 | 7.938 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 100 |
|
| 法兰直径 | 146 |
|
| 螺母长度 | 147 |
|
| 螺母安装 | PCD | 122 |
| 额定动负载 | CaN | 50000 |
| 额定静负载 | C0aN | 129000 |
| 有效圈数 | 1.5×2 |
|
| 法兰盘宽度 | 28 |
|
| 法兰安装孔通孔直径 | 14 |
|
| 法兰安装孔沉孔直径 | 20 |
|
| 法兰安装孔沉孔深度 | 13 |
|
| 轴向刚度 | KNm | 534 |
